| 適用范圍 |
CJ19系列切換電容器接觸器適用于交流50Hz、電壓至380V電力線路中，供低壓無功功率補償設備投入或切除低壓并聯電容器之用。接觸器帶有抑制涌流裝置。能有效地減少合閘涌流對電容器的沖擊。
|

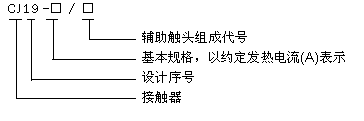

| 型號及其含義 |
|
|
| 正常工作條件及安裝條件 |
1、海拔高度不C過2000m；
2、周圍空氣溫度上限值不C過+40℃，下限值不低于-5℃；
3、安裝地點的空氣相對濕度在Z高溫度為+40℃時不C過50%，在較低溫度下可以有較高的相對濕度，
Z濕月的月平均Z低溫度不C過+25℃，該月的平均Z大相對濕度不C過90%。由于溫度變化發生在產
品上的凝露情況必須采取措施；
4、與垂直面的安裝傾斜不C過±5°；
5、污染等級：3級；
6、在無顯著搖動、沖擊和振動的地方。 |
|
|
| 結構特征 |
1、接觸器裝有限流電阻，可以把合閘涌流抑制在允許范圍內；
2、接觸器為直動式雙斷點結構，動作機構靈活，手動檢查方便，結構緊湊；
3、接觸器接線端有絕緣罩要不覆蓋，安全KK；
4、接觸器安裝可用螺釘緊固，也可扣裝在35mm或75mm的標準安裝軌道上。 |
| 主要結構及工作原理 |
| 當控制回路通電后，接觸器吸合，串入限流電阻線的上主觸頭先于下主觸頭接通，從而達到抑制涌流作用，完成后瞬間斷開復位，其間下主觸頭進入正常工作，而斷開回路時則由下主觸頭完成，各司其職，因限流電阻瞬間接入，所以不會造成長期的電力浪費和燒損電阻等現象。 |
|
|
|

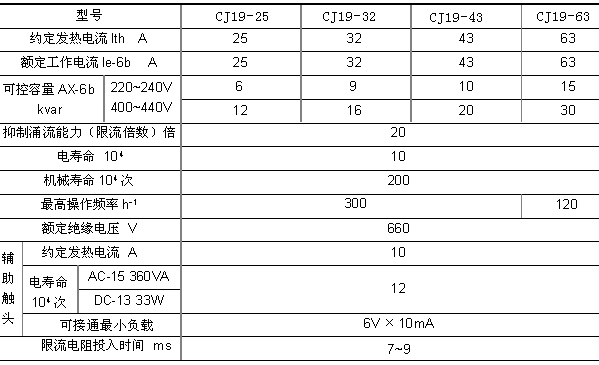

| 主要技術參數 |
|
|
 ` |

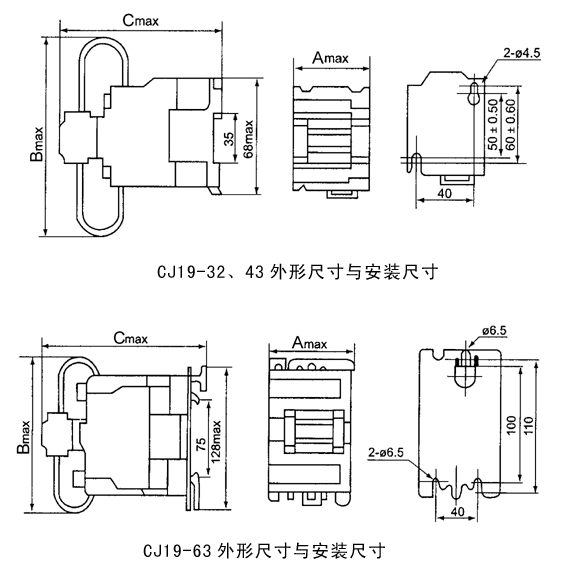

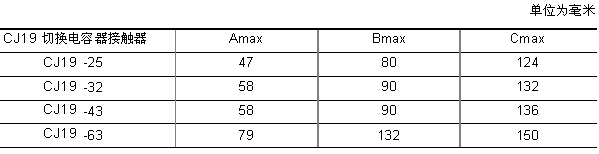

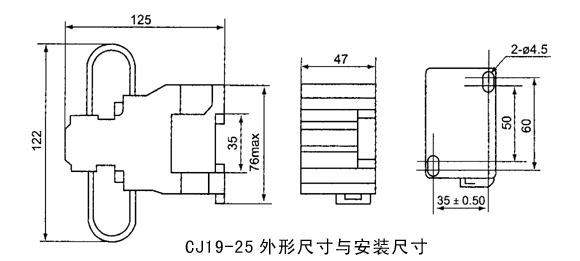

| 外形及安裝尺寸 |
|
|
|
| 訂貨須知 |
1、訂貨時必須指出：a、接觸器完整的名稱、型號；b、線圈的額定控制電源電壓和頻率；c、訂貨數量。
2、訂貨示例：CJ19-43切換電容器接觸器，線圈電壓220V 50Hz 10臺。 |
|
|
