| 適用范圍 |
本系列接觸器適用于交流50Hz、主電路電壓至380V的電力系統中，供作為功率因數補償裝置中額定容量至20kvar的自愈式低電壓并聯電容器的接通和分?jǐn)嘀�。接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容器的沖擊和抑制開斷時的過電壓。
產品符合和等標準。 |
型號及其含義 |
|
|
|
|
| 正常工作條件及安裝條件 |
1、海拔高度不C過2000m；
2、周圍空氣溫度上限值不C過+40℃，下限值不低于-5℃；
3、安裝地點的空氣相對濕度在Z高溫度為+40℃時不C過50%，在較低溫度下可以有較高的相對濕度，
Z濕月的月平均Z低溫度不C過+25℃，該月的平均Z大相對濕度不C過90%。由于溫度變化發生在產
品上的凝露情況必須采取措施；
4、與垂直面的安裝傾斜不C過±5°；
5、污染等級：3級；
6、在無顯著搖動、沖擊和振動的地方。 |
|
|
| 結構特征 |
1、接觸器裝有限流電阻，可以把合閘涌流抑制在允許范圍內；
2、接觸器為直動式雙斷點結構，動作機構靈活，手動檢查方便，結構緊湊，更換觸頭方便；
3、接觸器接線端有絕緣罩覆蓋，安全KK；
4、安裝可用螺釘緊固，也可扣裝在35mm的標準安裝軌道上。 |

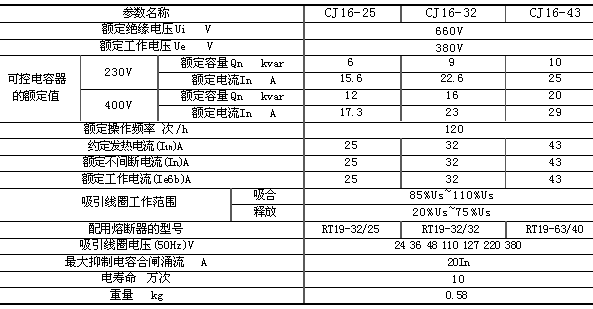

| 主要技術參數 |
|
|
 ` |

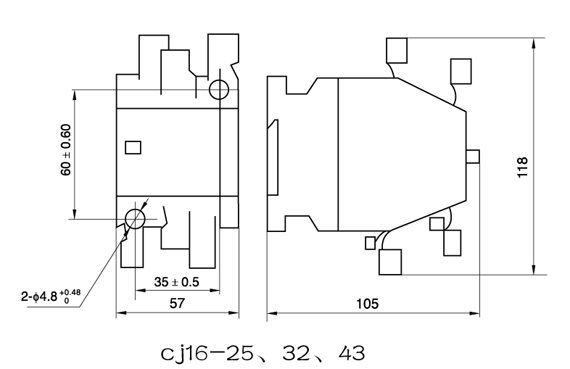

| 外形及安裝尺寸 |
|
|
| 訂貨須知 |
1、訂貨時必須指出：a、接觸器完整的名稱、型號；b、線圈的額定控制電源電壓和頻率；c、訂貨數量。
2、訂貨示例：CJ16-43切換電容器接觸器，線圈電壓220V 50Hz 10臺。
|
|
