一、適用范圍：
3SES系列行程開關適用于交流40—60Hz，電壓至500V及直流電壓到660V，電流至10A的控制電路中，將機械信號轉變成電所信號，用來控制機械動作或作程序控制。
|
|
二、結構特點
行程開關分開啟式和保護式兩大類，獨頭型式分別有一常開一常閉，一常開二常閉，二常開二常閉；動作方式有瞬動型和蠕動型。頭部結構有直動、杠桿、單輪、雙輪、滾輪擺桿可調、杠桿可調和彈簧桿等。配用塑料是基座的為開啟式；配用硅鋁合金（寬型、窄型）外殼的為保護式。 |
三、主要技術參數
1.使用環境溫度：-50℃~+40℃
2.額定絕緣電壓：AC550V、DC600V；
3.Z大工作電壓：500V（同極性）；
4.額定發熱電流：10A
5.額定工作電流見表

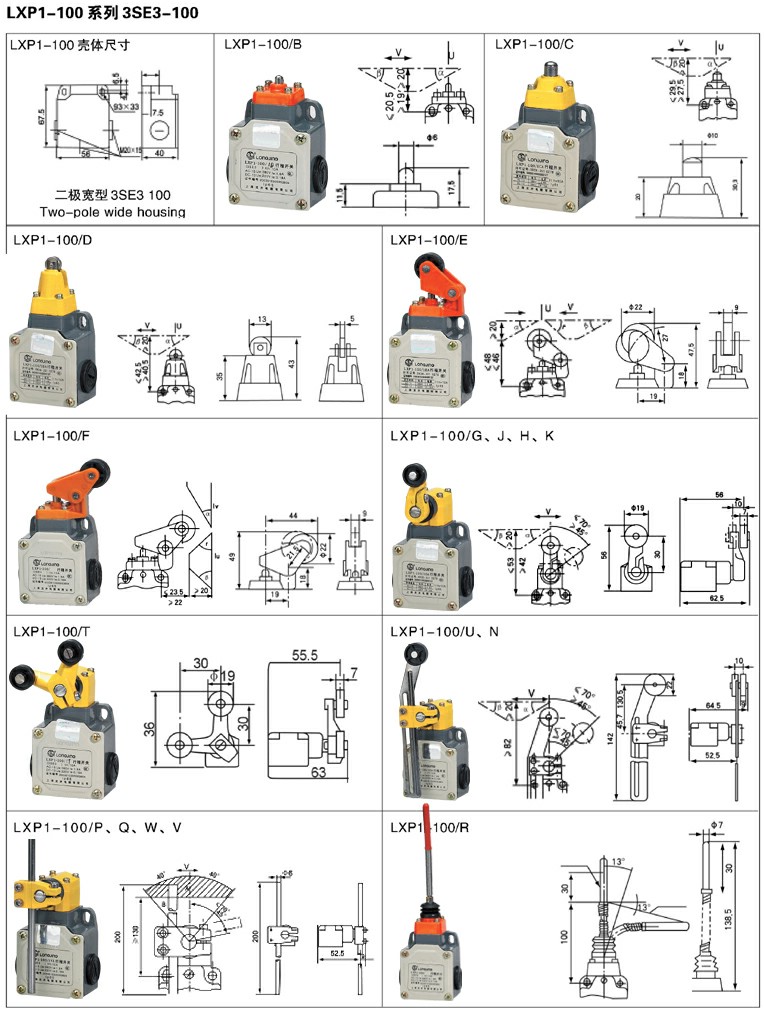

四、外形及安裝尺寸
|
交流AC
|
直流DC
|
|
電壓V
|
電流Ie/AC-11A
|
電壓V
|
電流Ie/AC-11A
|
|
24
|
24
|
24
|
10
|
|
125
|
125
|
48
|
5
|
|
220
|
220
|
110
|
1
|
|
380
|
380
|
220
|
0.4
|
|
500
|
500
|
440
|
0.2
|
|
|
