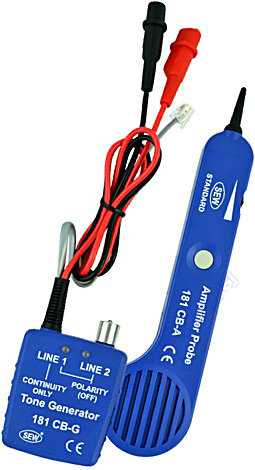

      181 CB   Cable Tracer
      181 CB
      FEATURES

       AMPLIFIER PROBE (181 CB-A)
       The Amplifier Probe is designed to identify and trace wires or cables within a group without damaging the insulation
       Works with any Tone Generator to identify wires
       Volume control for increased sensitivity and adjustable to suit work enviornment
       Recessed ON/OFF button prevents battery drain
       Power supply is from any 9V battery with a life of approximately 100 hours
       A plug receptacle is designed for head set or hand set
       AMPLIFIER PROBE (181 CB-G)
       Tone Generator is a great tool for locating and identifying cable pairs or individual conductors
       Besides providing tone generator, the tone generator serves as a continuity and polarity tester
       A tone selector switch located inside the unit for selection of the fast tone or slow tone
       Two bi-colored LED for Line1 and Line 2 indication of the polarities of the telephone lines
       The unit has alligator-type terminals and a modular cable of 4 conductors with a strong connector
       The tone and continuity functions are only applied to Line 1 (modular connector)
      SPECIFICATIONS

      TONE GENERATOR
      Waveform Square Wave
      Frequeny 1.13KHz +/- 15%
      Amplitude 9V P-P
      Over Voltage Protection 100V DC
      Single Tone yes
      Alternating Tone yes
      AMPLIFIER PROBE
      Frequency Detection 1Hz - 12KHz
      Receiver Distance 50 - 60 mm
      Sensitivity Control yes
      Connection RJ11 connector
      GENERAL
      Operating Temperature & Humidity 0 degree C ~ 40 degree C, 80% Max
      Storage Temperature & Humidity -10 degree C ~ 50 degree C, 80% Max
      Power Source Amplifier Probe : 9V battery, Tone Generator : 9V battery
      Dimensions Amplifer Probe : 270(L) x 50(W) x 25(H) mm, Tone Generator : 62(L) x 58(W) x 34(H) mm
      Weight Amplifer Probe : 125g (battery included), Tone Generator : 120g (battery included)
      Safety Standard
      Accessories Instruction manual, batteries, carry pouch
      特 點

      音頻接收器(181 CB-A)
      ●˙搭配音頻發射器(181 CB-G),可以分辨或追蹤纜線或集團線中之一條,而不需要
      破壞線的外層絕緣體。
      ● 可以搭配各種音頻發射器來使用。
      ● 設計有音量控制旋鈕,可以視工作環境的需要,調整聲音的大小。
      ● 偵測按鈕必須按下去,才可以開始動作。此項設計,可以防止電池無謂的消耗。
      ● 有外接耳機孔的設計。
      ● 使用一般的9V乾電池。

      音頻發射器(181 CB-G)
      ●搭配音頻接收器(181 CB-A),可以分辦或追蹤纜線或集團線中之一條,而不需要
      破壞線的外層絕緣體。
      ● 有導通測試和分辨電話線極性的功能。
      ● 機殼內有音頻選擇推鈕,可視工作環境實際需要作音頻快速或緩慢的選擇。
      ● 有兩顆雙色LED,可以偵測Line 1和Line 2的電話線極性。
      ● 設計有鱷魚夾和RJ11四芯的接頭。
      ● 導通測試只限Line1 LED來判別。

      規 格
      音頻接收器 (181 CB-A)
      頻率範圍 1Hz~12kHz
      偵測距離 < 50cm
      感度調整旋鈕 ˇ
      電話接頭 RJ11
      使用電池 9V乾電池x1(個)
      外形尺寸 230(長) x 56(寬) x 27(高)公厘
      重量 125公克(含電池)
      音頻發射器(181 CB-G)
      波形 方波
      頻率範圍 1kHz±15%
      過載保護 80V DC
      音頻選擇 快速與緩慢
      電話接頭 RJ11
      使用電池 9V乾電池x1(個)
      外形尺寸 86(長) x 63(寬) x 26(高)公厘
      重量 130公克(含電池)
      一般敘述
      操作溫濕度 0°C-40°C Z大相對濕度80%
      儲存溫濕度 -10~50C, Z大相對濕度80%
      安規條款 EN 61326-1 EN 55011
      EN 6100-4-2 EN 6100-4-3
