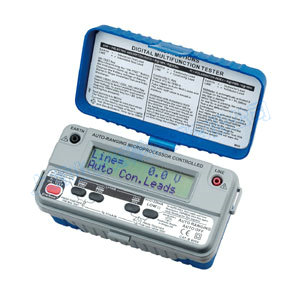

| 1155 TMF Multifunction and Insulation Testers
|
 |
|
|
FEATURES |
| |
 Auto-Range microprocessor controlled. |
| Automatic voltmeter AC/DC at Start/Reset. |
| Auto-off. |
| Battery test. |
| Battery test at Switch On/Reset. |
| Safety voltmeter before each test. |
| Auto-Discharge on all test and all ranges. |
| Leads Auto-Null key. |
| Test Auto-Stop. |
| Smart hold & stop on voltmeter AC/DC. |
| EnerSave (tm). |
| Cotinuity short circuit current > 220mA. |
| Continuity open circuit voltage of 5Vdc. |
| Nominal voltage @ 1mA on all insulation ranges. |
| Display customization for OEM. |
| Accepts 8 alkaline batteries. |
| UK 16th edition. |
| CAT III 600V. |
| CAT III 100V (only 1153AI) |
| EN 61326, EN55011 |
| EN 61000-4-2, EN 61000-4-3 |
|
 |
|
| 特 點--數位多功能及絕緣測試計(LCD顯示) |
 ● 微處理器系統控制設計
● 寬廣型液晶顯示器(16字×2行)
● 測試電壓類比刻劃顯示
● 作低阻抗(LOWΩ)量測時，作自動歸零設計
● 量測絕緣阻抗(MΩ)，被測物帶有直流電壓(DCV)或交流電壓(ACV)時，有自動保護切換功能
● 對電容性充電電壓有自動放電功能設計
● 讀值自動鎖定功能
● 自動關機設定功能
● 具PI(極化指數)附件DAR(電介質吸收比)功能
● 電池電力大小自動顯示
● 過電壓保護功能
● 被動元件過壓保護(MOV)和氣體填充元件(Gas)測試 功能設計
● 符合英國第16版本安全規範(UK16th)
● 通過歐洲安全規範驗證:
EN61010-1 CAT Ⅲ 600V
EN61326-1 |
|

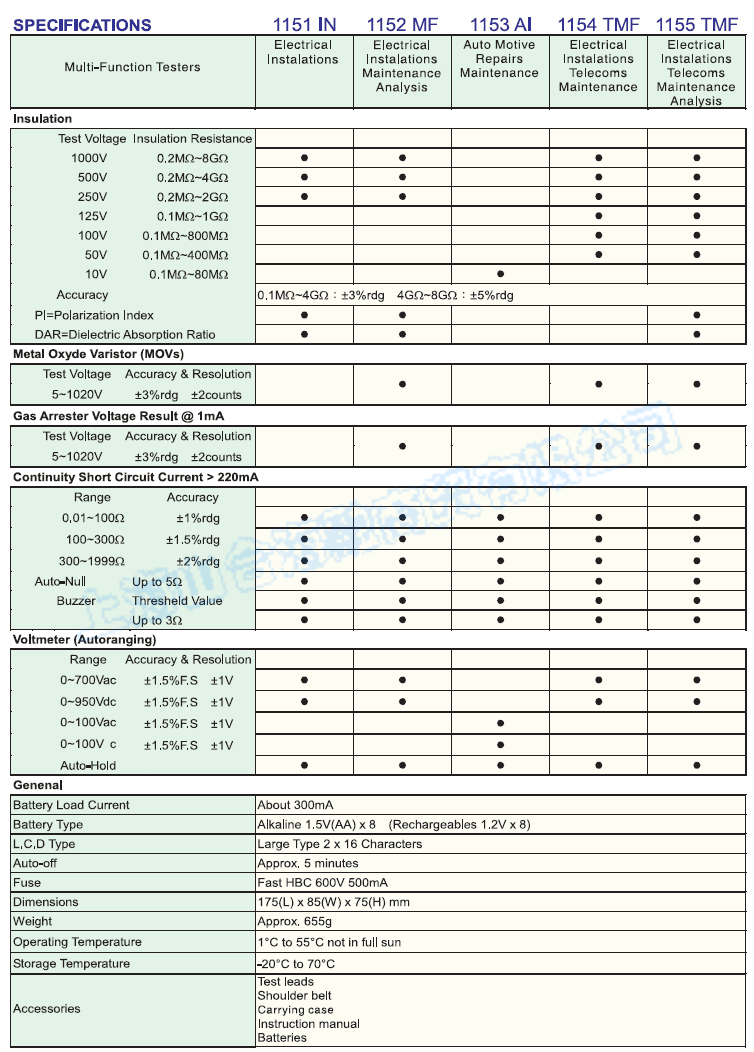

| 規格(23°C±5°C ＜80%R.H.) |
| 絕緣阻抗(MΩ) |
|
|
| 量測電壓(DCV) |
50V,100V,125V,250V,500V,1000V |
| 輸出電壓容許 |
額定電壓±10% |
| 量測範圍 |
50V:0.1MΩ-400MΩ
100V:0.1MΩ-800MΩ
125V:0.1MΩ-1GΩ
250V:0.2MΩ-2GΩ
500V:0.2MΩ-4GΩ
1000V:0.2MΩ-8GΩ |
| 準確度 |
0.1MΩ-4GΩ:±3%讀值
4GΩ-8GΩ:±5%讀值 |
| 電介質吸收比(DAR) |
ˇ |
| 極化指數(PI) |
ˇ |
| 電壓測試(ACV.DCV) |
|
|
| 交流電壓(ACV) |
0~700V |
| 準確度 |
±(1.5%讀值+1位數) |
| 直流電壓(DCV) |
0~950V |
| 準確度 |
±(1.5%讀值+1位數) |
| 導通測試(Ω) |
|
|
| 量測檔位 |
0.01-100Ω/100-300Ω/300-1999Ω |
| 準確度 |
0.01-100Ω:±1%讀值
100-300Ω:±1.5%讀值
300-1999Ω:±2%讀值 |
| 自動歸零 |
5Ω以下 |
| 蜂鳴器響應 |
約3Ω以下 |
| 短路電流 |
＞220mADC |
| 被動元件過壓保護(MOV)和氣體填充元件(GAS)檢測 |
| 量測範圍 |
5~1020 DC |
| 準確度 |
±(3%讀值+2位數) |
| 一般敘述 |
|
|
| 自動關機時間 |
約5分鐘 |
| 保險絲規格 |
快斷型500mA250V(5×20mm) |
| 操作溫濕度 |
0° C -40° C 80%Z大相對濕度 |
| 儲存溫濕度 |
-10° C -50° C 80%Z大相對濕度 |
| 外形尺寸 |
175(長)x85(寬)x75(高)mm |
| 重量(含電池) |
約655g |
| 使用電池 |
1.5V(AA)x8 鹼性電池 |
|
|
|
| 特 點--數位多功能及絕緣測試計(OLED顯示) |
 ● C對比的OLED顯示，非常容易識別，提供給礦業或其他在黑暗處工作的行業量測使用。
● 微處理器系統控制設計
● 寬廣型液晶顯示器(16字×2行)
● 測試電壓類比刻劃顯示
● 作低阻抗(LOWΩ)量測時，作自動歸零設計
● 量測絕緣阻抗(MΩ)，被測物帶有直流電壓(DCV)或交流電壓(ACV)時，有自動保護切換功能
● 對電容性充電電壓有自動放電功能設計
● 讀值自動鎖定功能
● 自動關機設定功能
● 具PI(極化指數)及DAR(電介質吸收比)功能
● 電池電力大小自動顯示
● 過電壓保護功能
● 被動元件過壓保護(MOV)和氣體填充元件(Gas) 測試功能設計
● 符合英國第16版本安全規範(UK16th)
● 通過歐洲安全規範驗證:
EN 61010-1 CAT Ⅲ 600V
EN 61326-1 |
|
| 規 格 (23°C±5°C ＜80%R.H.) |
| 絕緣阻抗(MΩ) |
|
|
| 量測電壓(DCV) |
50V,100V,125V,250V,500V,1000V |
| 輸出電壓容許 |
額定電壓±10% |
| 量測範圍 |
50V:0.1MΩ-400MΩ
100V:0.1MΩ-800MΩ
125V:0.1MΩ-1GΩ
250V:0.2MΩ-2GΩ
500V:0.2MΩ-4GΩ
1000V:0.2MΩ-8GΩ |
| 準確度 |
0.1MΩ-4GΩ:±3%讀值
4GΩ-8GΩ:±5%讀值 |
| 電介質吸收比(DAR) |
ˇ |
| 極化指數(PI) |
ˇ |
| 電壓測試(ACV.DCV) |
|
|
| 交流電壓(ACV) |
0~700V |
| 準確度 |
±(1.5%讀值+1位數) |
| 直流電壓(DCV) |
0~950V |
| 準確度 |
±(1.5%讀值+1位數) |
| 導通測試(Ω) |
|
|
| 量測檔位 |
0.01-100Ω/100-300Ω/300-1999Ω |
| 準確度 |
0.01-100Ω:±1%讀值
100-300Ω:±1.5%讀值
300-1999Ω:±2%讀值 |
| 自動歸零 |
5Ω以下 |
| 蜂鳴器響應 |
約3Ω以下 |
| 短路電流 |
＞220mADC |
| 被動元件過壓保護(MOV)和氣體填充元件(GAS)檢測 |
| 量測範圍 |
5~1020 DC |
| 準確度 |
±(3%讀值+2位數) |
| 一般敘述 |
|
|
| 自動關機時間 |
約5分鐘 |
| 保險絲規格 |
快斷型500mA250V(5×20mm) |
| 操作溫濕度 |
0° C -40° C 80%Z大相對濕度 |
| 儲存溫濕度 |
-10° C -50° C 80%Z大相對濕度 |
| 外形尺寸 |
175(長)x85(寬)x75(高)mm |
| 重量(含電池) |
約655g |
| 使用電池 |
1.5V(AA)x8 鹼性電池 |
|
|
|
|
