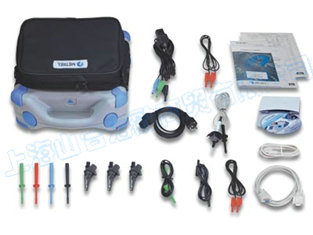

MI3321 多功能安規測試儀
MI3321用于執行各種便攜式電氣設備、機器和開關柜的電氣安全所需要的測量。
測量可分為四個子類：
- 對便攜式被測設備DUT的安全測試進行測量
- 對機器的電氣安全測試進行測量
- 對開關柜的安全測試進行測量
- 所有的測試。由于其具備多項功能，此儀器也適合于依據其它產品標準的安全測試（型式試驗、維護和常規測試）。Z多可執行18種不同的測量，可作為單獨測試也可作為預編程順序（PAT模式）
其它特點
- 內存可存入Z多達6000個含測量參數的測試結果
- 可將測試結果從PC導入儀器。現場比較原來的和新的測試結果
- 通過條形碼或RFID識別系統快速測試
- 現場打印標簽
多功能測試儀MI3321WQ匹配新的強大的美翠PATLink PRO數據庫PC軟件包。測量結果的下載、查看和存貯作為標準，還可以打印測試結果和并將數據輸出至表格應用。對測量結果的高級分析、數據上傳至MI3321在原來結果和新結果之間進行現場比較（趨勢功能），并生成專業報告，PATLink PRO Plus版本軟件還帶有密碼保護功能。
突出優點：
- 大屏幕圖形LCD顯示，分辨率240X128點陣，帶背光
- 直觀菜單結構方便Z大限度地友好用戶界面
- 帶圖形的幫助菜單，描述被測設備至測試儀器的正確接線方式
- 三個通訊端口（1XUSB和2個RS232）用于與PC通訊、條形碼掃描和RFID閱讀/寫入和打印機
- 帶光標鍵軟觸摸鍵盤
- 內置實時時鐘
測量概要：
PAT測試
· 接地連接電阻
· 絕緣電阻
· 絕緣電阻-S
· 替代泄漏電流
· 替代泄漏-S
· 差分泄漏電流
· 接觸泄漏電流
· 極性測試
· 鉗式電流測試
· PRCD測試
· 功率/功能測試 |
機器測試
· 連接性（單獨/自動）
· 絕緣電阻
· 高壓測試
· 環路阻抗和預期故障電流
· RCD測試
· 放電時間
· 電壓、頻率和三相旋轉場
· 功能測試 |
開關柜測試
· 連續性
· 絕緣電阻
· 高壓測試
· 放電時間
· 電壓、頻率和三相旋轉場
· 功能測試 |
技術參數：
1.1耐壓測試 1890V,2500V
耐受電壓
范圍 |
分辨率 |
精度 |
0.00 – 3.00 kV |
0.01kV |
(讀數的5%+5位) |
耐受電流
范圍 |
分辨率 |
精度 |
0.0 – 99.9 mA |
0.1mA |
(讀數的10%+8位) |
- 輸出電壓： 1890V(-0/+20%),2500V(-0/+20%),接地
- 脫扣電流(mA)： 2,5,10,20,50,100;(精度±10%)
1.2耐受電壓 1000V
耐受電壓
范圍 |
分辨率 |
精度 |
0.00 – 1.50kV |
0.01kV |
(讀數的5%+5位) |
耐受電流
范圍 |
分辨率 |
精度 |
0.0 – 199.9 mA |
0.1mA |
*(讀數的5%+5位) |
200 – 500 mA |
1mA |
*(讀數的5%+5位) |
- 輸出電壓/功率：1000V -0%，+20% / 200W于電源230V，接地
- 脫扣電流(mA)： 5,10,20,50,100，200；(精度±10%)
- 計數（s）： 2,3,5,10,30. 必須按下 START/STOP（開始/停止）按鈕以開始操作
1.3放電時間
范圍 |
分辨率 |
精度 |
0.0 – 9.9 s |
0.1s |
*(讀數的5%+3位) |
峰值電壓
范圍 |
分辨率 |
精度 |
0.0 – 550V |
1V |
*(讀數的5%+5位) |
1.4連續性
連續性 10A
范圍 |
分辨率 |
精度 |
0.00Ω – 1.99Ω |
0.01Ω |
*(讀數的5%+3位) |
連續性 200mA
范圍 |
分辨率 |
精度 |
0.00Ω – 1.99Ω |
0.01Ω |
*(讀數的5%+3位) |
開路電壓： <9V DC
1.5絕緣電阻，絕緣-S電阻
絕緣電阻
范圍 |
分辨率 |
精度 |
0.000MΩ–0.500 MΩ |
0.001MΩ |
±(讀數的10%+3位) |
0.501MΩ-1.999MΩ |
0.001MΩ |
±(讀數的5%+3位) |
2.00MΩ-19.99MΩ |
0.01MΩ |
20.0MΩ-199.9MΩ |
0.1MΩ |
絕緣-S 電阻
范圍 |
分辨率 |
精度 |
0.000MΩ–0.500 MΩ |
0.001MΩ |
±(讀數的10%+5位) |
0.501MΩ-1.999MΩ |
0.001MΩ |
±(讀數的5%+3位) |
2.00MΩ-19.99MΩ |
0.01MΩ |
額定電壓： 250V DC，500V DC（-0%，+10%）
1.6替代泄漏電流，替代泄漏-S 電流
替代泄漏電流
范圍 |
分辨率 |
精度 |
0.00mA – 19.99mA |
0.01mA |
±(讀數的5%+3位) |
開路電壓： <50V AC于額定電源電壓
1.7差分泄漏電流
范圍 |
分辨率 |
精度 |
0.00mA – 9.99mA |
0.01mA |
±(讀數的5%+5位) |
1.8功率/功率測試
器具功率
范圍 |
分辨率 |
精度 |
0.00 kVA– 4.00 kVA |
0.01kVA |
±(讀數的5%+3位) |
1.9接觸泄漏電流
器具功率
范圍 |
分辨率 |
精度 |
0.00 mA– 2.50 mA |
0.01mA |
±(讀數的10%+5位) |
1.10極性剪輯
- 測試電壓 <50V AC
- 探測 通過,L-open(火線開路), N-open（零線開路）, PE-open（地線開路）,
L-N crossed（火-零交叉）, L-PE crossed（火-地交叉）,
N-PE crossed（零-地交叉）, L-N shorted（火-零短路）,
L-PE shorted（火-地短路）, N-PE shorted（零-地短路）,
Multiple faults（多重故障）
1.11鉗式測量真有效值TRMS電流
范圍 |
分辨率 |
精度* |
0.00mA- 9.99mA |
0.01mA |
±(讀數的5%+10位) |
10.0mA- 99.9mA |
0.1mA |
±(讀數的5%+5位) |
100mA- 999mA |
1mA |
±(讀數的5%+5位) |
1.00A- 9.99A |
0.01A |
±(讀數的5%+5位) |
10.0A- 24.9A |
0.1A |
±(讀數的5%+5位) |
1.12 PRCD測試
便攜式RCD脫扣時間
范圍 |
分辨率 |
精度 |
0 ms–300 ms(1/2 X IΔN) |
1ms |
±3ms |
0 ms–300 ms(IΔN) |
1ms |
|
0 ms–40 ms(5 X IΔN) |
1ms |
|
- 測試電流（IΔN）： 10mA, 15mA, 30Ma
- 測試電流倍數： 1/2 X IΔN， IΔN， 5X IΔN
- 測試模式： 單次，自動測試
1.13 RCD測試
1.13.1一般數據
- 額定剩余電流（mA）： 10，30，100，300，500，1000
- 測試電流選項： 0.5 X IΔN， IΔN，2X IΔN，5X IΔN
- 測試電流形狀： 正弦波（AC），脈動（A）
- RCD類型： G（非延遲），S（延時型）
1.13.2接觸電壓 RCD - Uc
范圍 |
分辨率 |
精度 |
0.0 – 19.9 V |
0.1V |
讀數的 (-0% / +15%)±10位 |
20.0 – 99.9V |
讀數的 (-0% / +15%) |
測試電流： max. 0.5 X IΔN
1.13.3脫扣時間
范圍 |
分辨率 |
精度 |
0.0 – 40.0 ms |
0.1ms |
±1ms |
0.0 – Z大時間 |
0.1ms |
±3ms |
測試電流： 0.5 X IΔN， IΔN，2X IΔN，5X IΔN
1.13.4脫扣電流
范圍 |
分辨率 |
精度 |
0.2XIΔN – 1.1 XIΔN
(AC型) |
0.05 X IΔN |
±0.1 X IΔN |
0.2XIΔN – 1.5 XIΔN
(A型，IΔN\30mA) |
0.05 X IΔN |
±0.1 X IΔN |
0.2XIΔN – 2.2 XIΔN
(AC型，IΔN<30mA) |
0.05 X IΔN |
±0.1 X IΔN |
1.14故障環路阻抗
1.14.1Zs
故障環路阻抗/預期故障電流
范圍（Ω） |
分辨率 |
精度 |
0.00 – 9.99 |
0.01 |
±(讀數的5%+5位) |
10.0 – 99.9 |
0.1 |
100 – 999 |
1 |
±讀數的10% |
1.00k – 9.99k |
10 |
- 測試電流（于230V）：6.5A(10ms)
- 額定電壓范圍：30V – 500V（45Hz – 65Hz）
1.14.2Zs(rcd), Rs(rcd)
故障環路阻抗/預期故障電流
測量范圍（Ω） |
分辨率 |
精度 |
0.00 – 9.99 |
0.01 |
±(讀數的5%+10位) |
10.0 – 99.9 |
0.1 |
100 – 999 |
1 |
±讀數的10% |
1.00k – 9.99k |
10 |
額定電壓范圍： 50V – 500V（45Hz – 65Hz） 不使RCD脫扣
1.14.3高精度故障環路阻抗Z mΩ L-Pe(帶附件A1143)
測量范圍（mΩ） |
分辨率（mΩ） |
精度 |
0.00 –199.9 |
0.1 |
±(5%+1 mΩ) |
200 – 1999 |
1 |
2.00 – 19.99 |
10 |
5% |
- 額定電壓范圍： 100V – 440V
- 額定頻率： 50Hz
- Z大測試電流（于230V）：154A（10ms）
1.14.4接觸電壓
測量范圍（V） |
分辨率（V） |
精度 |
0 –100 |
1 |
±(10%+3位) |
1.15線路阻抗
測量范圍（Ω） |
分辨率（Ω） |
精度 |
0.00 – 9.99 |
0.01 |
±(讀數的5%+5位) |
10.0 – 99.9 |
0.1 |
0.00 – 999 |
1 |
±讀數的10% |
1.00k – 9.99k |
10 |
測試電流（于230V）：6.5A(10ms)
1.15.1高精度線路阻抗
測量范圍（mΩ） |
分辨率（mΩ） |
精度 |
0.1 – 199.9 |
0.1 |
±(5%+1 mΩ) |
200 – 1999 |
1 |
2.00 – 19.99 |
10 |
5% |
- 額定電壓范圍： 100V – 440V
- 額定頻率： 50Hz
- Z大測試電流（于400V ）：267A（10ms）
1.16電壓，頻率和相旋轉
1.16.1相旋轉
結果顯示 |
1.2.3或3.2.1 |
0.1 – 199.9 |
0.1 |
200 – 1999 |
1 |
2.00 – 19.99 |
10 |
- 額定系統電壓范圍： 100V AC – 550V AC
- 額定頻率范圍： 14Hz - 500 Hz
1.16.2電壓，頻率
范圍 |
分辨率 |
精度 |
0 – 550 V |
1 V |
±(讀數的2%+2位) |
范圍（Hz） |
分辨率 |
精度 |
0.0 14.0 – 499.9 |
0.1Hz |
±(讀數的0.2%+1位) |
1.16.2電壓，頻率
電壓
范圍 |
分辨率 |
精度 |
0 – 550 V |
1 V |
±(讀數的2%+2位) |
頻率
范圍（Hz） |
分辨率 |
精度 |
0.0 14.0 – 499.9 |
0.1Hz |
±(讀數的0.2%+1位) |
1.17一般數據
- 額定供電電壓： 110V / 230V AC
- 供電電壓頻率： 50Hz，60 Hz
- Z大功率消耗： 300VA（無被測設備）
- 額定被測設備： 16A 阻性負載，1.5kW馬達
- 過壓類別：
儀器 CAT II/300V
測試插座 CAT II/300V
TPI 測試插座 CAT III/300V
插頭測試電纜 CAT II/300V
通用測試電纜 CAT III/300V
- 保護類別： Class I 類
- 防污等級： 2
- 防護等級： （封閉的鎖住的蓋）/ 主測試插座
- 外殼： 防震塑料/便攜式
- 顯示器： 240X128圖形點陣顯示，帶背光
- 尺寸： 33.5cmX16.0cmX33.5 cm
- 重量(帶標準附件)： 8.4kg
- 存貯器： 6000存貯位置
- 接口： RS232，USB
- 工作溫度范圍： 0℃ 至 +40℃
- Z大相對濕度： 85% RH（0℃ 至 +40℃），無冷凝
|
