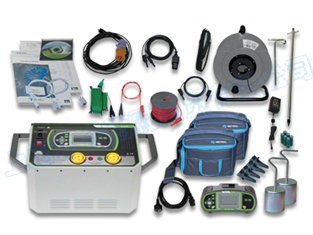

MI3295接地裝置特性參數測量系統/MI3295S大地網接地電阻測試儀
MI3295測量功能：跨步電壓和接觸電壓測量、接地阻抗測量，分辨率 1 mΩ
MI3295S測量功能：接地阻抗測量，分辨率 1 mΩ
說明：MI3295S測量接地電阻的技術參數同MI3295
主要特點：高精度、卓越的抗干擾能力、重量輕、獨立測量、安全
- 由于采用高達50A的電流和有效的噪聲抑制措施，測量精度高
- 對地電流的抗干擾性能卓越
- 獨立測量跨步電壓，不需要電壓極
- 重量輕
- 由于輸出電壓低于55 V，安全性高
- 用PC 軟件程序包直接下載測試結果，對試驗結果進行分析歸檔
應用：用于發電廠、變電站和其他電力系統保護接地的試驗和檢查。
技術參數：
跨步電壓、接觸電壓
測量范圍 Um |
分辨率 |
精度 |
0.01 - 19.99 mV |
0.01 mV |
±(2 % 讀數 + 2) 位) |
20.0 - 199.9 mV |
0.1 mV |
200 - 1999 mV |
1 mV |
2.00 - 19.99 V |
0.01 V |
20.0 - 59.9 V |
0.1V |
計算測量范圍U |
分辨率 |
精度 |
0.0 - 199.9 V |
0.1 V |
計算值* |
200 - 999 V |
1 V |
- *顯示的跨步電壓和接觸電壓是基于計算的結果：
US=Umeas Ifault/Igen;UC=Umeas Ifault/Igen;
Ifault(可選)：10A - 200 kA
- 輸入電阻 (可選): 1 k, 1 M
- 噪聲抑制：DSP 濾波器，對50（60Hz）工頻干擾抑制率達 64 dB
測量 |
分辨率 |
精度 |
0.00 - 9.99 A |
0.01 A |
±(3 % 讀數 + 5 位) |
10.0 - 99.9 A |
0.1 A |
±(3 % 讀數 + 3 位) |
- 電流發生器：55 A max
- 測試電壓：< 55 V
測量 |
分辨率 |
精度 |
0.001 - 1.999 |
0.001 |
±(2 % 讀數 + 5 位) |
2.00 - 19.99 |
0.01 |
20.0 – 99.9 |
0.1 |
100.0 - 199.9 |
0.1 |
±(5 %讀數) |
- 開路電壓：< 50 VAC（確保人身安全）
- 測試電流：< 7.5 A
- 接地電極對測試年結果的影響: ≤ ±(10 % 讀數 + 10 位)
- (Rc, Rp)max= (10+ 100 R) or 2 kW (Z小值)
- 自動測量接地樁的接地電阻
- 自動探測噪音干擾
通用技術參數：
主機：
- 電源：230 V AC (±10 %)/50 或r 60 Hz
- 功耗：750 VA
- 過壓保護等級：CAT II/300 V
- 測量保護等級：CAT IV/50 V
- 保護等級：ClassI
- 顯示：128 x 64 帶背光的液晶屏
- 內存：1000個數據
- 電流記錄：24小時（Z�。�
- 通訊：RS232 (用于和儀表通訊)
- 尺寸：56.3 cm × 27.5 cm × 25.7 cm
- 重量：29.5 kg
測量表：
- 電源：9VDC(6 x 1.5 V 5號充電電池)
- 工作時間：12小時
- 測量保護等級：CAT IV / 50 V
- 顯示：128 x 64 帶背光的液晶屏
- 內存：1500個數據
- 通訊：RS232 、USB
- 尺寸(w×h×d)：23 cm × 10.3 cm × 11.5 cm
- 重量：1.3公斤
環境參數：
- 工作溫度范圍：0 °C - +40 °C
- 工作濕度范圍：85 % RH (0 °C - 40 °C)
- 存儲溫度：-10 °C - +60 °C
- 存儲濕度：90 % RH (-10 °C - +40 °)
|
