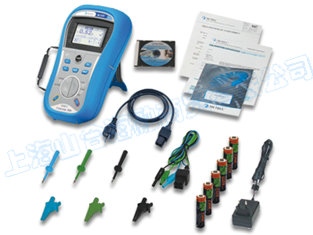

MI3122 漏電開關、回路阻抗綜合測試儀
主要特點：
- 回路阻抗/預期故障電流測試、線路阻抗/短路電流測試
- 內置保險參數用于快速評價測量結果
- 漏電開關動作電流、動作時間測試
- 相序測試
- 接觸電壓測試
- 測量回路阻抗時可不觸發漏電開關
- 預編程限值，通過/不通過（PASS/FAIL）評價測量結果
- 綠/紅指示提供直觀的測量結果評價
- 適合CAT IV 裝置驗收
- 內置磁鐵可將儀器固定在鐵質材料上
- 內置充電器
- 可存儲1900個測量結果
- USB/RS232通訊接口，與PCSW軟件兼容
- 堅固、精巧的儀器外觀設計
符合標準：，
技術參數：
漏電開關測試
- 漏電電流：10mA、30mA、100mA、300mA、500mA、1000mA
- 測試電流波形：半波和脈沖
- RCD漏電開關形式：G型（非延遲型）、S型（延遲型）
- 測試電流極性：0°或180°
- 電壓：50-264V,45-55Hz
接觸電壓（測試電流:0.5 X IΔN 接觸電壓限值：25V 50V）
測量范圍（V） |
分辨率（V） |
精度 |
0.0-19.9 |
0.1 |
-0%- +15%讀數+3位 |
20.0-99.9 |
0.1 |
-0%- +15%讀數 |
動作時間（1/2、1、2、5倍IΔN）
測量范圍 |
分辨率 |
精度 |
0-300 |
1 |
3ms |
動作電流
測量范圍（IΔN ） |
分辨率（IΔN ） |
精度（IΔN ） |
0.2-1.1 (AC型) |
0.05 |
0.1 |
0.2-1.5 (A型 IDN>30mA) |
0.05 |
0.1 |
0.2-2.2 (A型 IDN<30mA |
0.05 |
0.1 |
故障回路阻抗（測試電流6.5A 10ms，不拆除裝置和保險）
測量范圍（W） |
分辨率（W） |
精度 |
0.00-9.99 |
0.01 |
5%讀數+5位 |
10.0-99.9 |
0.1 |
5%讀數+5位 |
100-999 |
1 |
10%讀數 |
1.00k-9.99k |
10 |
10%讀數 |
故障回路阻抗（不觸發漏電開關）
測量范圍（W） |
分辨率（W） |
精度 |
0.00-9.99 |
0.01 |
5%讀數+10位 |
10.0-99.9 |
0.1 |
5%讀數+10位 |
100-999 |
1 |
10%讀數 |
1.00k-9.99k |
10 |
10%讀數 |
線路阻抗（測試電流6.5A 10ms）
測量范圍（W） |
分辨率（W） |
精度 |
0.00-9.99 |
0.01 |
5%讀數+5位 |
10.0-99.9 |
0.1 |
5%讀數+5位 |
100-999 |
1 |
10%讀數 |
1.00k-9.99k |
10 |
10%讀數 |
相序測試
- 電壓：100V-550V
- 頻率：14-500Hz
- 結果：123或321
電壓頻率測量
測量范圍 |
分辨率 |
精度 |
0-550V |
1V |
2%讀數+2位 |
10.0-499.9 |
0.1Hz |
0.2%讀數+1位 |
基本技術參數
- 電源：五號1.5V充電電池，6節，操作時間大約20小
- 過壓保護：50V CAT IV
- 顯示：帶背光液晶屏
- 尺寸：14cmX8cmX23cm
- 重量：0.85kg
|
