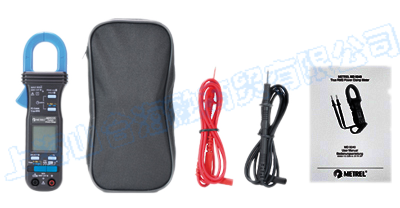

MD 9235是帶有電力測量功能的小口徑鉗表和電能記錄儀。MD9235能夠進行真有效值A(chǔ)C電流測量到600A，單相\三相電力分析，功率因數測量，電阻測量等等。因此，本電流鉗表適合于配電系統、配電盤、馬達或受到諧波重度污染的供電網絡系統的維護和檢查。
測量功能：
- 真有效值A(chǔ)C，DC電壓測量
- 真有效值A(chǔ)C電流測量
- 頻率測量
- 電阻測量
- 導通性測試
- 功率參數測量
主要特點：
- TRMS 真有效值： 對正弦和非正統信號均能準確讀數
- 鉗口尺寸： 26mm
- 大電流測量： Z大可達600A AC
- 自動檢查功能： 自動探測AC電壓、DC電壓或AC電流
- 功率： 測量各種功率參數（有功、視在、無功，THD，PF）
- K WHr： 電能記錄功能
- PC link： 測量結果可通過加選的PC軟件下載至計算機
- 數據保持： 數據保持功能用于凍結顯示以便隨后查看
- 峰值保持： 峰值保持功能顯示Z大的峰值電壓或電流RMS值
應用范圍：
- 系統維護
- 電力系統檢查
- 工業測試
- 電氣測試
技術參數：
功能 |
量程 |
精度 |
DC電壓 |
600.0V |
±(讀數的0.5%+5位) |
AC電壓(50-60Hz；45
-500 Hz;500-3.1kHz) |
600.0V |
從±(讀數的0.5%+5位)
至±(讀數的2.5%+5位) |
AC電流(40-3.1kHz) |
40.00A-600A |
±(讀數的1.0%+5位)
至±(讀數的3%+5位) |
電阻 |
999.9Ω |
±(讀數的1.0%+6位) |
頻率 |
5.00Hz - 500.0Hz |
±(讀數的0.5%+4位) |
功率因數(PF) |
0.10 – 0.99 |
±(3位),H從1.至21
±(5位) H從22.至51 |
視在功率 |
0 – 600.0kVA |
±(讀數的2.0%+6位),H1./10.
±(讀數的3.5%+6位) ,H11./46.
±(讀數的5.5%+6位) ,H47./51. |
有功功率，無功功率 |
0 – 600.0kW，kVar |
從±(讀數的2.0%+6位) |
供電電源 |
2X1.5V電池,型號AAA |
過壓類別 |
CAT IV/300V；CAT III/600V |
尺寸 |
189 × 78 × 40 mm |
重量 |
192克 |
|
