技術參數
電壓輸入 |
AC/DC |
輸入數 |
4 |
額定電壓范圍（L-N） |
相（L-N）：50-1000VRMS 線（L-L）：50-1730VRMS |
測量范圍 |
額定電壓的10%-150% |
精度 |
IEC 61000-4-30 A類，額定電壓的±0.1% |
采樣頻率 |
5.120k采樣/秒 @50/60Hz，與主頻率同步 |
頻率范圍 |
40-70Hz±10mHz |
電流輸入 |
AC/DC |
輸入數 |
4 |
測量范圍（帶A1227柔性鉗） 測量范圍（帶A1281鐵芯鉗） |
3-6000ARMS±m.v.的1.5% 50m-1200ARMS±m(xù).v.的0.5% |
功能 |
測量范圍 |
精度 |
功率（P，Q，S，cosφ，PF） |
根據電壓和被選電流鉗 |
|
電能 |
根據電壓和被選電流鉗 |
|
諧波（DC-50次） 間諧波（1-50次） 閃變 主信號 |
額定電壓的0-20% 額定電壓的0-20% 0.2-10 額定電壓的0-15% |
|
不平衡 |
電壓的0-5% 電流的0-17% |
|
溫度 |
-10-85℃ |
0.5℃ |
突降，驟升 |
額定電壓的10-150% |
額定電壓的0.2% ±1循環 |
間斷 |
額定電壓的0-10% |
±1循環 |
記錄器
內存 |
8GB 微SD卡，Z大至32GB |
通用記錄器
積分期間 |
1s – 1h |
記錄信號 |
>1000（電壓，電流，諧波，功率） Z小，Z大和平均值/間隔 電壓事件 用戶告警 |
持續時間 |
>1年（根據SD卡尺寸） |
波形記錄
持續時間 |
Z大至電壓或電流波形的20秒 |
觸發 |
人工，電壓事件，用戶告警，電壓或電流水平（涌流） |
瞬變
采樣頻率 |
>50k次/秒 |
持續時間 |
Z大至電壓或電流波形的50次循環 |
觸發 |
人工，電壓事件，電流報警，電壓或電流水平（涌流） |
通用參數
顯示 |
4.3英寸，480X272彩色TFT |
通訊口 |
RS232，以太網，USB |
時間同步 |
GPS接收器（A1355）可選 |
儀器供電 |
110-240VAC或6節AA型鎳氫充電電池 |
過壓類別 |
600V/CAT IV；1000V/CAT III |
重量 |
1kg |
尺寸 |
230X140X80mm |

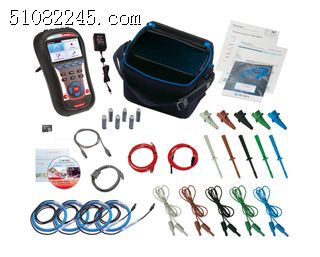

標準配置
l 主機
l 單相柔性電流鉗3000/300/30A（A1227）4件
l 測試頭，（棕，黑，灰，綠，藍），5件
l 鱷魚夾，（棕，黑，灰，綠，藍），5件
l 電壓測量線，（棕，黑，灰，綠，藍），5件
l 溫度探頭
l 微SD內存卡，8GB
l PC SW PowerView3軟件
l RS232，USB電纜
l 電源適配器
l 1.2V鎳氫充電電池，6件
l 軟包、使用手冊、校驗報告
