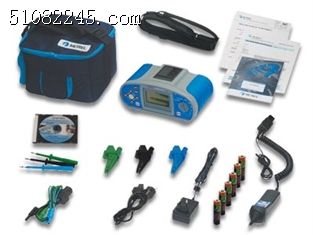

MI3100SE/MI3100S多功能電氣綜合測試儀
MI3100SE可進行快速準確測試的多功能測試儀器�？稍诰�監測電壓、相序測試、接地電阻測試。內置保險/漏電開關特性用于評價測試是否通過。測試結果可保存并通過EuroLink軟件下載并生成測試報告。
測量功能：
- 50-1000V直流電壓絕緣電阻測試
- 200mA電流測試PE導體連續性，帶極性轉換
- 7mA電流測試PE導體連續性（連續測量）不會使RCD脫扣
- 線路阻抗
- 環路阻抗
- 環路阻抗帶脫扣鎖定RCD功能
- TRMS真有效值電壓和頻率測量
- 相序
- RCD測試（通用型和延遲時，類型：AC，A，F）
- 三線法測試接地電阻
關鍵特點：
- 自定義Z小順序測試
- Auto TT （U,Zln,Zs,Uc）
- Auto TN/RCD (U,Zln,Zs,Rpe）
- Auto TN(U,Zln,Zlpe,Rpe)
- 內置幫助屏幕
- 內置保險絲表可自動評價線路/環路阻抗測試結果
- 實時監測三相電壓
- 連續性測試極性自動轉換
- 自動完成RCD測試
- 內置充電器、充電電池
- 藍牙通訊和PC機、安桌系統、智能手機。
- EiroLink軟件下載數據、生成報告。
- EuroLink APP數據管理工具（可選）
技術參數:
功能 |
測量范圍 |
分辨率 |
精度 |
7mA電流測量低阻值連續性（連續測量） |
0.0Ω-19.99Ω 20.0Ω-1999Ω |
0.1Ω 1Ω |
±(讀數的5%+5位) ±(讀數的5%+5位) |
200mA電流測試PE導體連續性,帶極性轉換（EN 61557-4） |
0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-1999Ω |
0.01Ω 0.1Ω 1Ω |
±(讀數的3%+3位) ±讀數的5% ±讀數的5% |
絕緣電阻（EN 61557-2） 50,100,250V DC |
0.00MΩ-19.99MΩ 20.0MΩ-99.99MΩ 100.0MΩ-199.9MΩ |
0.01 MΩ 0.1 MΩ 0.1 MΩ |
±(讀數的5%+3位) ±讀數的10 ±讀數的20 |
絕緣電阻（EN 61557-2） 500,1000V DC |
0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 200MΩ-999MΩ |
0.001 MΩ 0.01 MΩ 1 MΩ |
±(讀數的5%+3位) ±讀數的5% ±讀數的10 |
RCD測試（EN61557-6） |
IΔn：10mA, 30mA, 100mA, 300mA, 500mA, |
||
- 接觸電壓Uc |
0.0V – 19.9V 10.0V – 99.9V |
0.1V 0.1V |
讀數(-0%/+15%)±10位 讀數(-0%/+15%) |
- 脫扣時間 |
0.0 ms – 40.00 ms 0.0 ms – 無限大 |
0.1ms 0.1ms |
±1ms ±3ms |
- 脫扣電流 |
0.2×IΔn – 1.1×IΔn(AC型) 0.2×IΔn – `1.5×IΔn(A型, IΔn≥30mA) 0.2×IΔn –2.2×IΔn(A型, IΔn<30mA) |
0.05×IΔn 0.05×IΔn 0.05×IΔn
|
±0.1×IΔn ±0.1×IΔn ±0.1×IΔn
|
線路阻抗(EN61557-3) |
0.0Ω-9.99Ω 10Ω-99.99Ω 100Ω-999Ω 1.00kΩ-9.99kΩ |
0.01Ω 0.1Ω 1Ω 10Ω |
±(讀數的5%+5位) ±(讀數的5%+5位) ±讀數的10% ±讀數的10% |
環路阻抗(EN61557-3) |
0.0Ω-9.99Ω 10Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ |
0.01Ω 0.1Ω 1Ω 10Ω |
±(讀數的5%+5位) ±(讀數的5%+5位) ±讀數的10% ±讀數的10% |
電壓 |
0V – 550V |
1V |
±(讀數的2%+2位) |
頻率 |
0.00Hz – 9.99Hz 10.0Hz – 499.9Hz |
0.01Hz 0.1Hz |
±(讀數的0.2%+1位) ±(讀數的0.2%+1位) |
接地電阻（EN61557-5）（三線法） |
0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-9999Ω |
0.01Ω 0.1Ω 1Ω |
±(讀數的5%+5位) ±(讀數的5%+5位) ±(讀數的5%+5位) |
相序(EN61557-7) |
|
|
|
電源 |
6 × 1.5V 充電電池，AA型 |
||
過壓類別 |
1000V DC CATII;600V CAT III；300V CAT IV |
||
保護級別 |
雙重絕緣 |
||
COM端口 |
藍牙、USB、RS232 |
||
尺寸 |
230×103× |
||
重量 |
|||
產品可選件
