LAY37(PBC)系列按鈕開關
|
■ 簡介 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
本公司生產的LAY37(PBC)系列按鈕適用于交流50Hz或60Hz，電壓至660V、直流電壓至440V及以下的控制電路中作控制、信號、連鎖等用途。產品主體采用高級阻燃材料，觸點采用特殊銀合金，抗強電蝕。其中Y型產品采用分體式結構和臨界翻翹式觸點 |
。F型產品開閉體采用環繞封閉式結構，螺絲為懸掛不脫落式，使用方便且安全。符合GB/T14048.1(等效采用IEC947-5-1)標準。并通過認證。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
■ 使用環境 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
■ 技術參數 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Ø
周圍空氣溫度：-25℃~+40℃ Ø
海拔高度：≤2000m Ø
空氣相對濕度：≤85% |
Ø
污染等級：3級 Ø
安裝類別：Ⅲ Ø
防護等級：IP55 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
■ 產品型號說明 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
表1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品結構示意圖
|
■

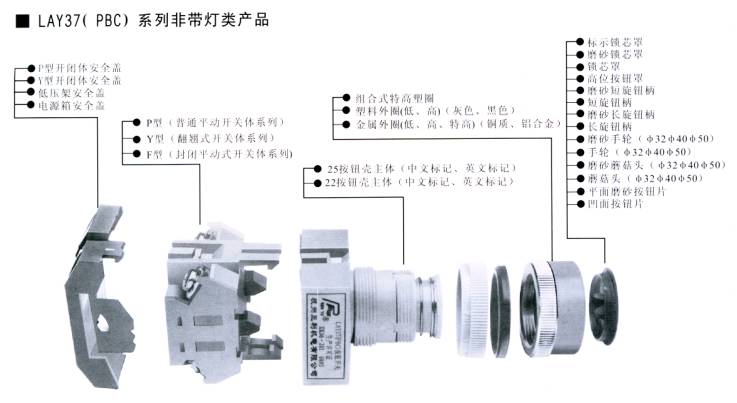

LAY37（PBC）系列非帶燈類產品 |
|
|
|
|
|

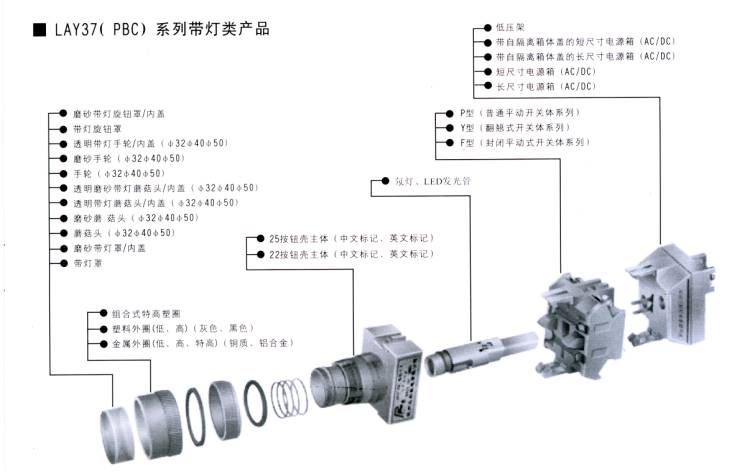

■LAY37（PBC）系列帶燈類產品 |
|
|
|
|
主要電器部件
|
P型 開閉體 |
|
注：開閉體個數Z多不能C過2層，4只。 |
|||||||||||||||||||||||||||||||
|
Y型 開閉體 |
|
注：開閉體個數Z多不能C過3層，6只。 |
|||||||||||||||||||||||||||||||
|
F型 開閉體 |
|
注：開閉體個數Z多不能C過3層，6只。 |
|||||||||||||||||||||||||||||||
|
■發光部件 |
■電源箱 |
■低壓架 |
||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||
注：可特別訂購純藍和純白發光管 |
|
|
