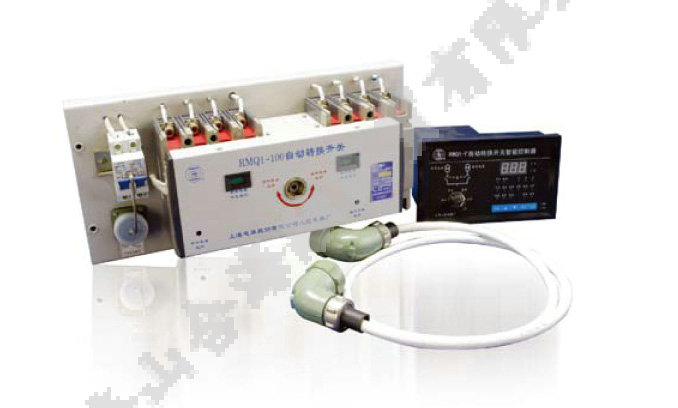

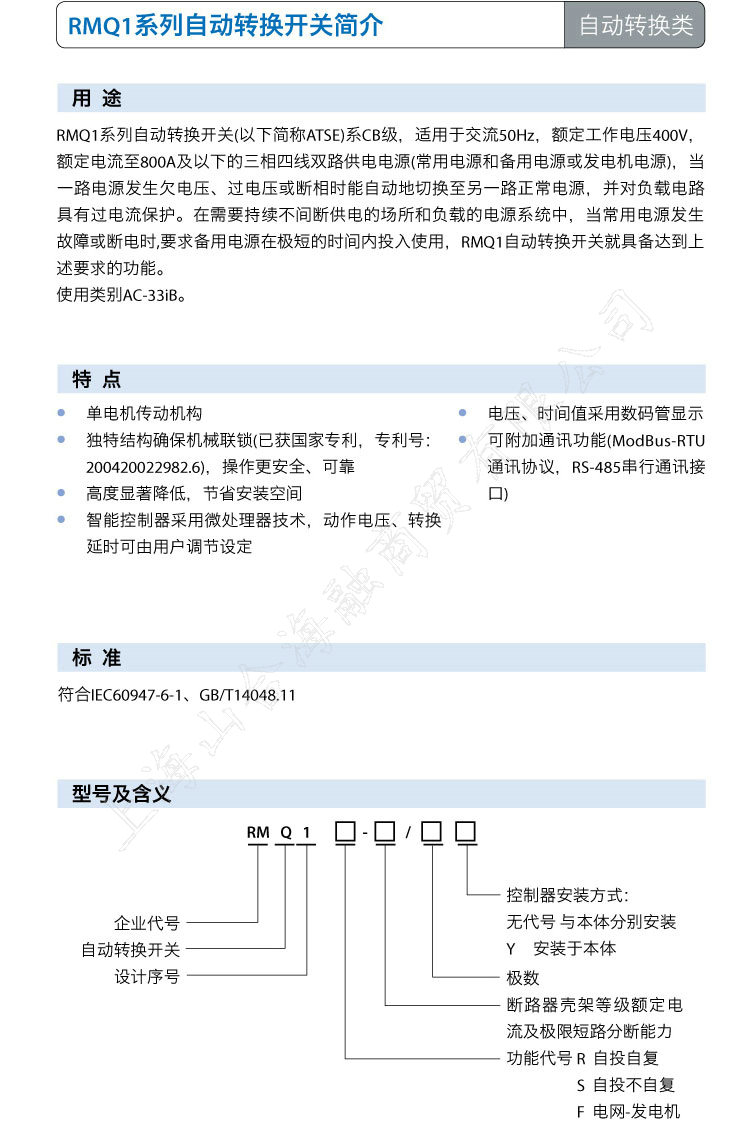

上海人民電器廠RMQ1系列自動轉換開關簡介
RMQ1系列自動轉換開關(以下簡稱ATSE)系CB級，適用于交流50Hz，額定工作電壓400V，
額定電流至800A及以下的三相四線雙路供電電源(常用電源和備用電源或發電機電源)，當
一路電源發生欠電壓、過電壓或斷相時能自動地切換至另一路正常電源，并對負載電路
具有過電流保護。在需要持續不間斷供電的場所和負載的電源系統中，當常用電源發生
故障或斷電時,要求備用電源在極短的時間內投入使用，RMQ1自動轉換開關就具備達到上
述要求的功能。
使用類別AC-33iB。
用 途
單電機傳動機構
獨特結構確保機械聯鎖，操作更安全、KK
高度顯著降低，節省安裝空間
智能控制器采用微處理器技術，動作電壓、轉換
延時可由用戶調節設定
電壓、時間值采用數碼管顯示
可附加通訊功能(ModBus-RTU
通訊協議，RS-485串行通訊接
口)
特 點

標 準

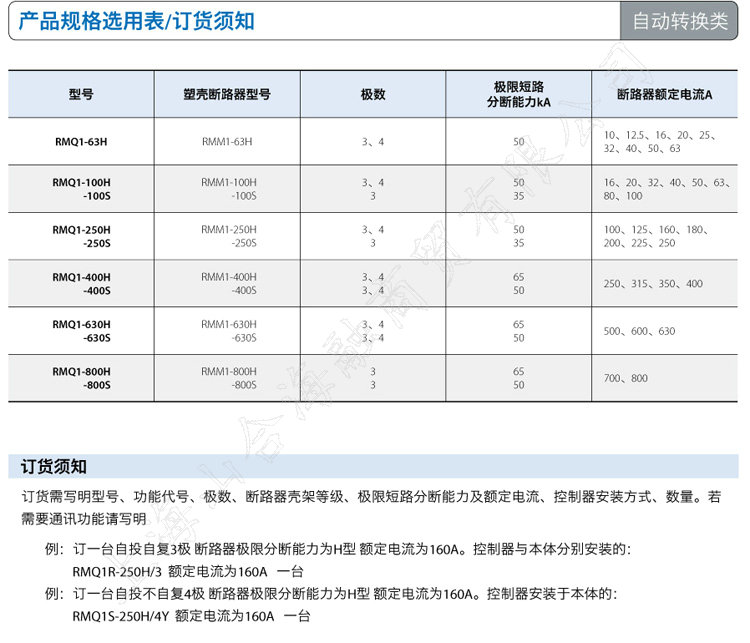

型號及含義
RM Q 1 - /
企業代號
自動轉換開關
設計序號
控制器安裝方式：
無代號 與本體分別安裝
Y 安裝于本體
極數
斷路器殼架等級額定電
流及極限短路分?jǐn)嗄芰?br>功能代號 R 自投自復
S 自投不自復
F 電網-發電機
RMQ1-3
自動轉換類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
產品結構及性能

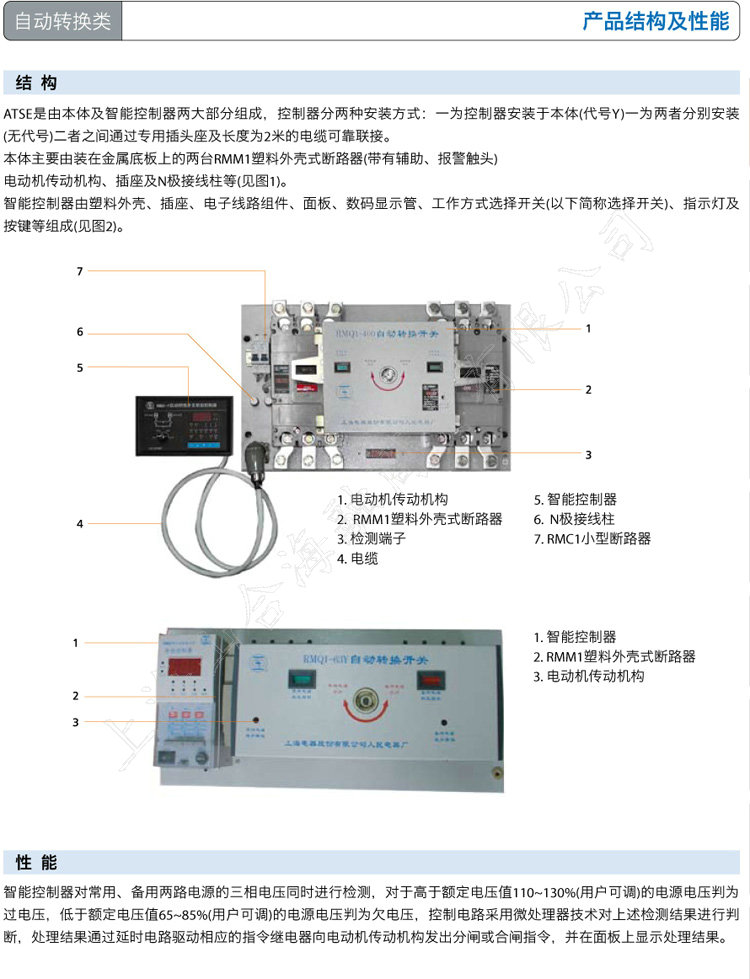

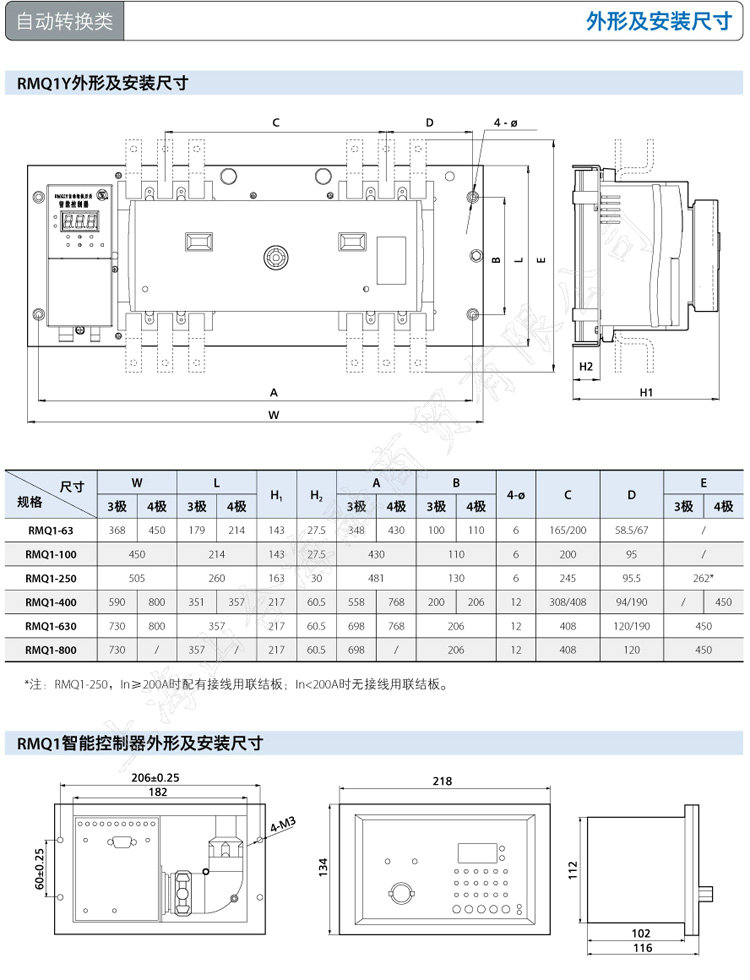

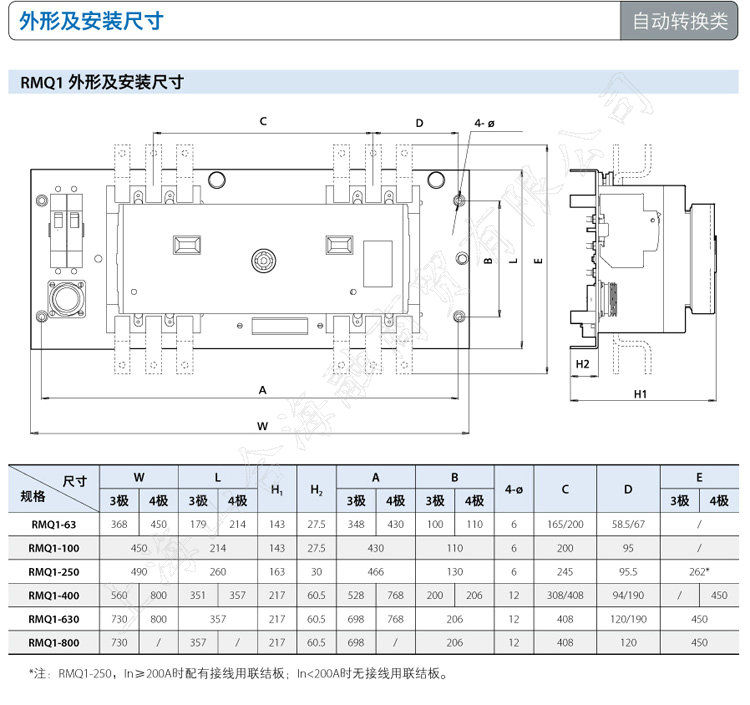

ATSE是由本體及智能控制器兩大部分組成，控制器分兩種安裝方式：一為控制器安裝于本體(代號Y)一為兩者分別安裝
(無代號)二者之間通過專用插頭座及長度為2米的電纜KK聯接。

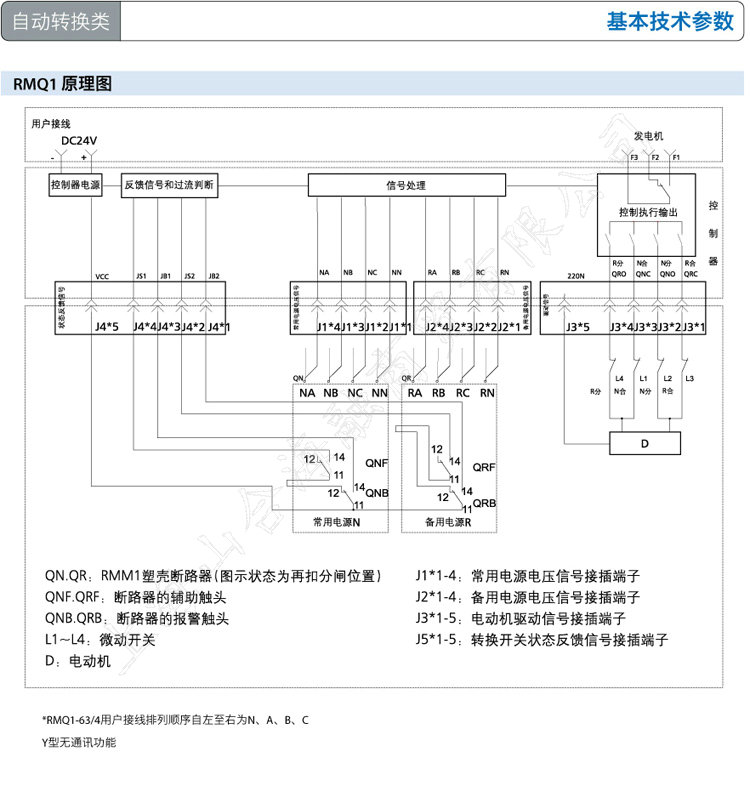

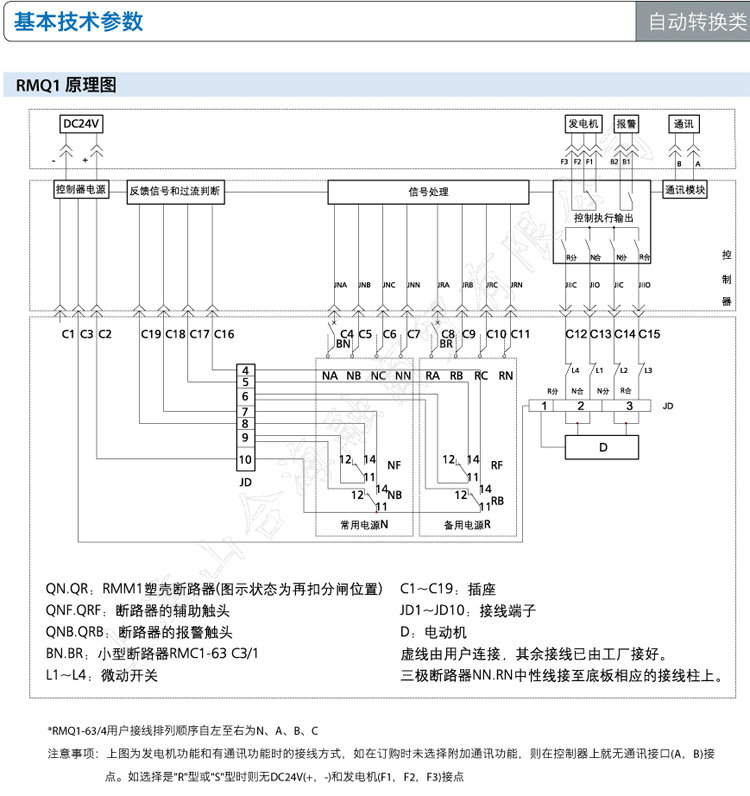

本體主要由裝在金屬底板上的兩臺RMM1塑料外殼式斷路器(帶有輔助、報警觸頭)
電動機傳動機構、插座及N極接線柱等(見圖1)。

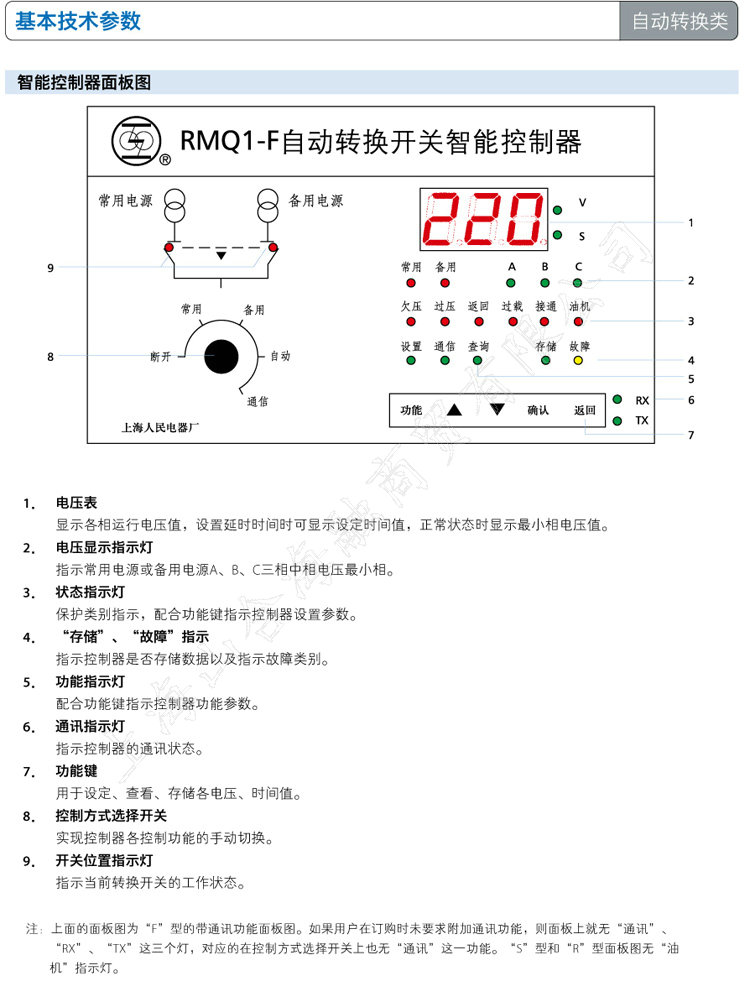

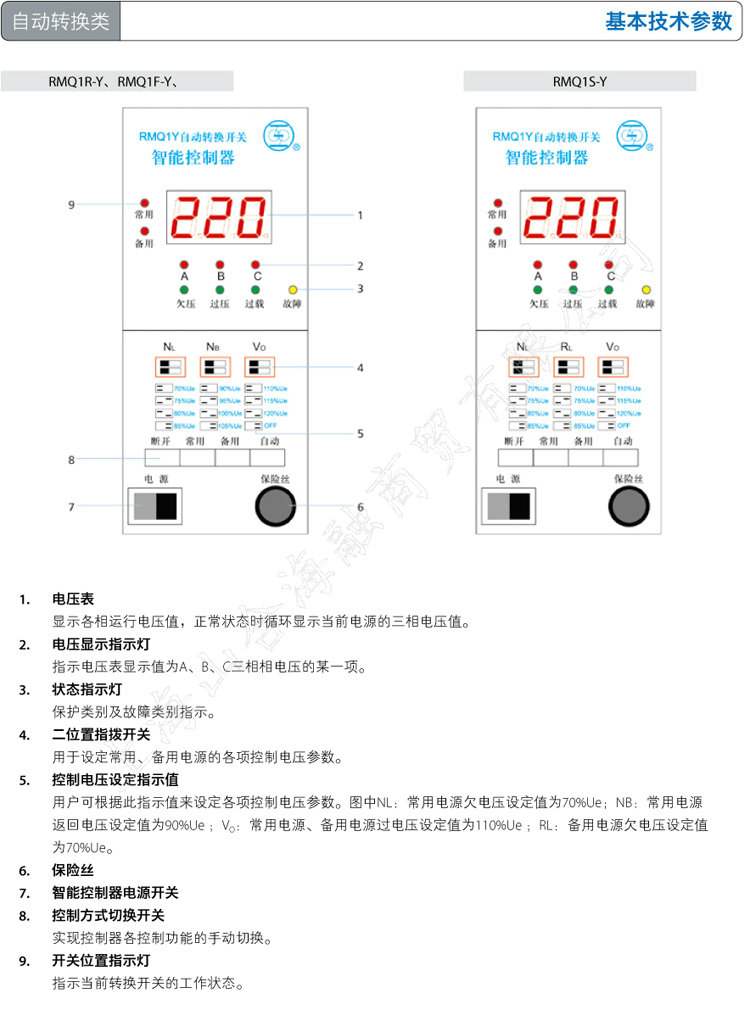

智能控制器由塑料外殼、插座、電子線路組件、面板、數碼顯示管、工作方式選擇開關(以下簡稱選擇開關)、指示燈及
按鍵等組成(見圖2)。
智能控制器對常用、備用兩路電源的三相電壓同時進行檢測，對于高于額定電壓值110~130%(用戶可調)的電源電壓判為
過電壓，低于額定電壓值65~85%(用戶可調)的電源電壓判為欠電壓，控制電路采用微處理器技術對上述檢測結果進行判
斷，處理結果通過延時電路驅動相應的指令繼電器向電動機傳動機構發出分閘或合閘指令，并在面板上顯示處理結果。
1. 電動機傳動機構
2. RMM1塑料外殼式斷路器
3. 檢測端子
4. 電纜
5. 智能控制器
6. N極接線柱
7. RMC1小型斷路器
1. 智能控制器
2. RMM1塑料外殼式斷路器
3. 電動機傳動機構
結 構
性 能
自動轉換類
RMQ1-4
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
智能控制器

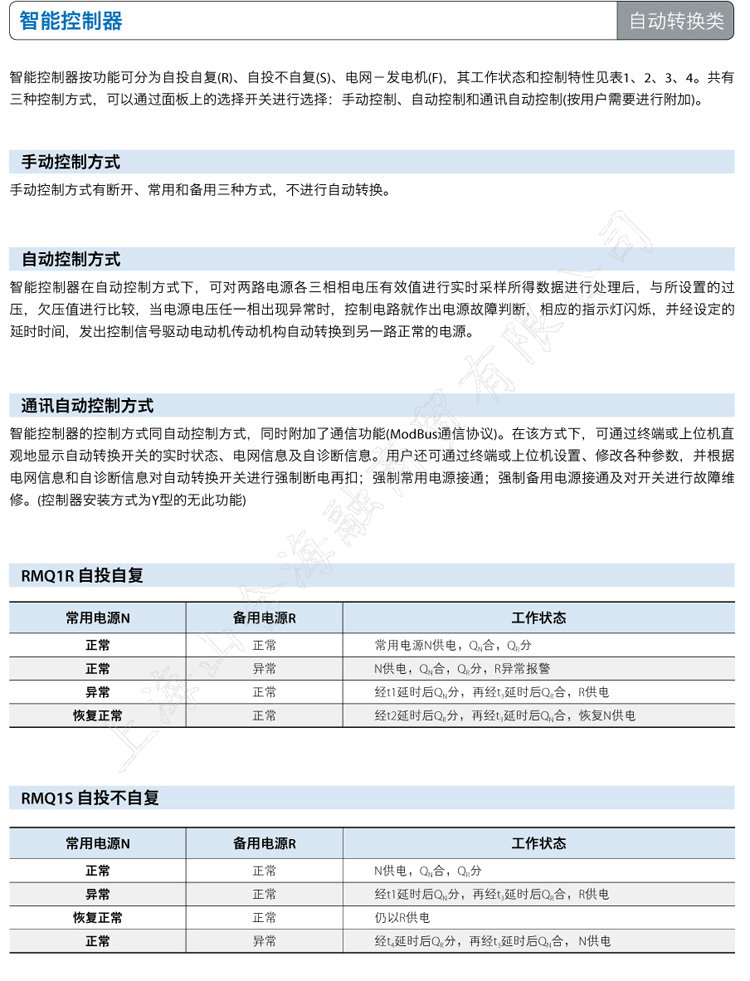

智能控制器按功能可分為自投自復(R)、自投不自復(S)、電網－發電機(F)，其工作狀態和控制特性見表1、2、3、4。共有
三種控制方式，可以通過面板上的選擇開關進行選擇：手動控制、自動控制和通訊自動控制(按用戶需要進行附加)。
手動控制方式
手動控制方式有斷開、常用和備用三種方式，不進行自動轉換。
自動控制方式
智能控制器在自動控制方式下，可對兩路電源各三相相電壓有效值進行實時采樣所得數據進行處理后，與所設置的過
壓，欠壓值進行比較，當電源電壓任一相出現異常時，控制電路就作出電源故障判斷，相應的指示燈閃爍，并經設定的
延時時間，發出控制信號驅動電動機傳動機構自動轉換到另一路正常的電源。
通訊自動控制方式
智能控制器的控制方式同自動控制方式，同時附加了通信功能(ModBus通信協議)。在該方式下，可通過終端或上位機直
觀地顯示自動轉換開關的實時狀態、電網信息及自診斷信息。用戶還可通過終端或上位機設置、修改各種參數，并根據
電網信息和自診斷信息對自動轉換開關進行強制斷電再扣；強制常用電源接通；強制備用電源接通及對開關進行故障維
修。(控制器安裝方式為Y型的無此功能)
RMQ1R 自投自復
常用電源N 備用電源R 工作狀態
正常 正常 常用電源N供電，Q N 合，Q R 分
正常 異常 N供電，Q N 合，Q R 分，R異常報警
異常 正常 經t1延時后Q N 分，再經t 3 延時后Q R 合，R供電
恢復正常 正常 經t2延時后Q R 分，再經t 3 延時后Q N 合，恢復N供電
RMQ1S 自投不自復
常用電源N 備用電源R 工作狀態
正常 正常 N供電，Q N 合，Q R 分
異常 正常 經t1延時后Q N 分，再經t 3 延時后Q R 合，R供電
恢復正常 正常 仍以R供電
正常 異常 經t 4 延時后Q R 分，再經t 3 延時后Q N 合， N供電
RMQ1-5
自動轉換類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
智能控制器

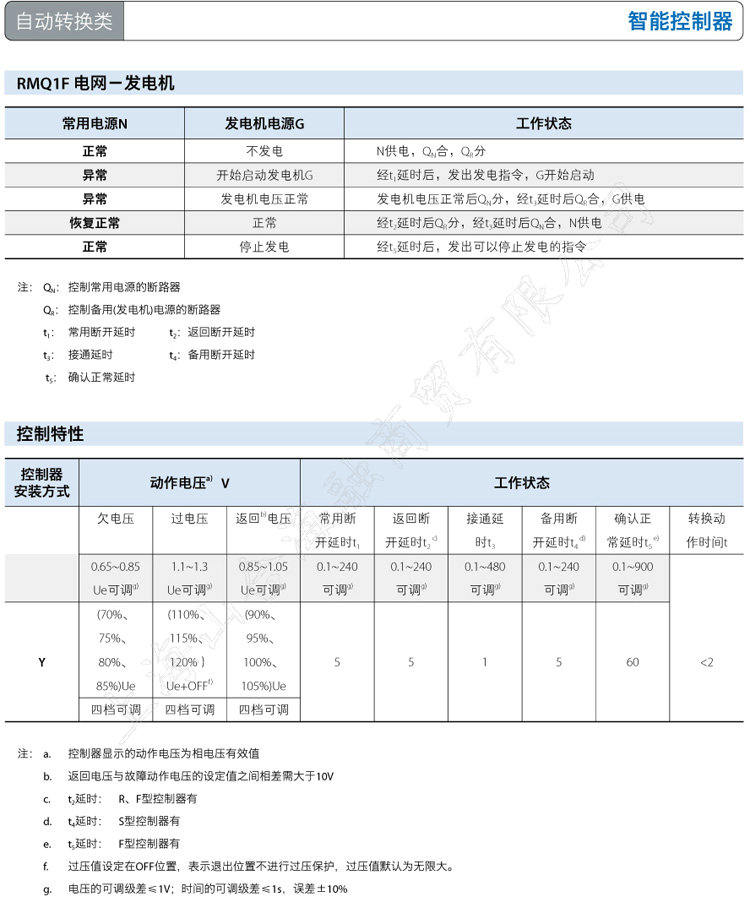

RMQ1F 電網－發電機
控制特性
常用電源N 發電機電源G 工作狀態
正常 不發電 N供電，Q N 合，Q R 分
異常 開始啟動發電機G 經t 1 延時后，發出發電指令，G開始啟動
異常 發電機電壓正常 發電機電壓正常后Q N 分，經t 3 延時后Q R 合，G供電
恢復正常 正常 經t 2 延時后Q R 分，經t 3 延時后Q N 合，N供電
正常 停止發電 經t 5 延時后，發出可以停止發電的指令
控制器
安裝方式
動作電壓 a) V 工作狀態
欠電壓 過電壓 返回 b) 電壓 常用斷 返回?cái)?接通延 備用斷 確認正 轉換動
開延時t 1 開延時t 2 c) 時t 3 開延時t 4 d) 常延時t 5 e) 作時間t
0.65~0.85 1.1~1.3 0.85~1.05 0.1~240 0.1~240 0.1~480 0.1~240 0.1~900
Ue可調 g) Ue可調 g) Ue可調 g) 可調 g) 可調 g) 可調 g) 可調 g) 可調 g)
(70%、 (110%、 (90%、
5 5 1 5 60 <2
75%、 115%、 95%、
Y 80%、 120%） 100%、
85%)Ue Ue+OFF f) 105%)Ue
四檔可調 四檔可調 四檔可調
注： Q N ： 控制常用電源的斷路器
Q R ： 控制備用(發電機)電源的斷路器
t 1 ： 常用斷開延時  t 2 ：返回?cái)嚅_延時
t 3 ： 接通延時 t 4 ：備用斷開延時
t 5 ： 確認正常延時
注： a.  控制器顯示的動作電壓為相電壓有效值
b. 返回電壓與故障動作電壓的設定值之間相差需大于10V
c. t 2 延時： R、F型控制器有
d. t 4 延時： S型控制器有
e. t 5 延時： F型控制器有
f. 過壓值設定在OFF位置，表示退出位置不進行過壓保護，過壓值默認為無限大。
g. 電壓的可調級差≤1V；時間的可調級差≤1s，誤差±10%
