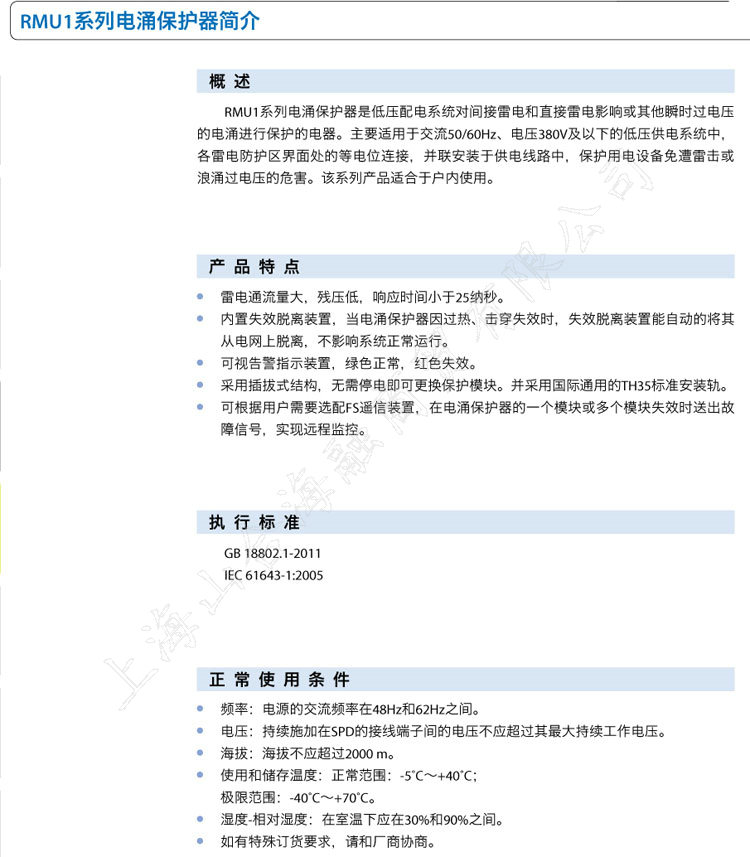

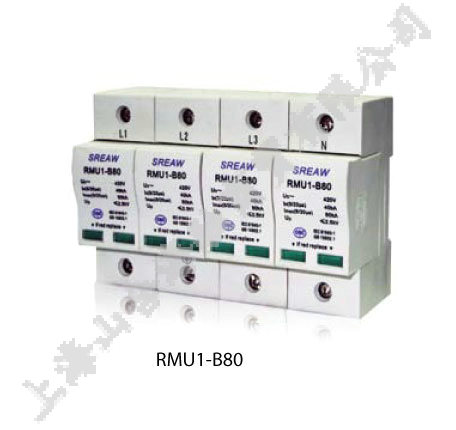

上海人民電器廠RMU1系列電涌保護器簡介
RMU1系列電涌保護器是低壓配電系統對間接雷電和直接雷電影響或其他瞬時過電壓
的電涌進行保護的電器。主要適用于交流50/60Hz、電壓380V及以下的低壓供電系統中，
各雷電防護區界面處的等電位連接，并聯安裝于供電線路中，保護用電設備免遭雷擊或
浪涌過電壓的危害。該系列產品適合于戶內使用。
概 述
雷電通流量大，殘壓低，響應時間小于25納秒。
內置失效脫離裝置，當電涌保護器因過熱、擊穿失效時，失效脫離裝置能自動的將其
從電網上脫離，不影響系統正常運行。
可視告警指示裝置，綠色正常，紅色失效。
采用插拔式結構，無需停電即可更換保護模塊。并采用GJ通用的TH35標準安裝軌。
可根據用戶需要選配FS遙信裝置，在電涌保護器的一個模塊或多個模塊失效時送出故
障信號，實現遠程監控。
頻率：電源的交流頻率在48Hz和62Hz之間。
電壓：持續施加在SPD的接線端子間的電壓不應C過其Z大持續工作電壓。
海拔：海拔不應C過2000 m。
使用和儲存溫度：正常范圍：-5?C～+40?C；
極限范圍：-40?C～+70?C。
濕度-相對濕度：在室溫下應在30%和90%之間。
如有特殊訂貨要求，請和廠商協商。
產 品 特 點

執 行 標 準
正 常 使 用 條 件
RMU1-3
自動控制類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
RMU1系列電涌保護器簡介

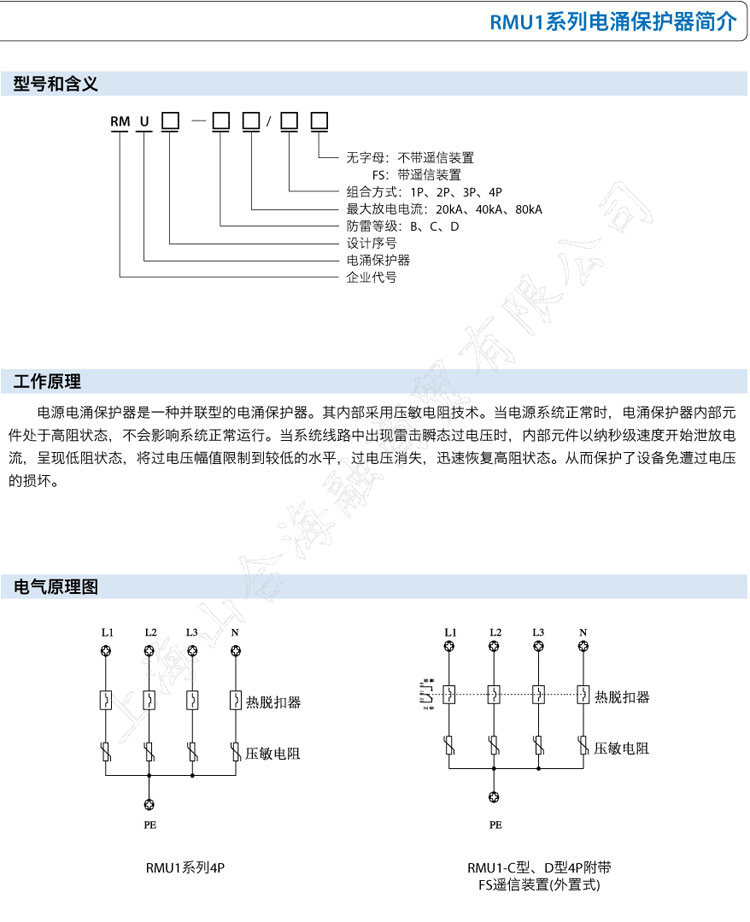

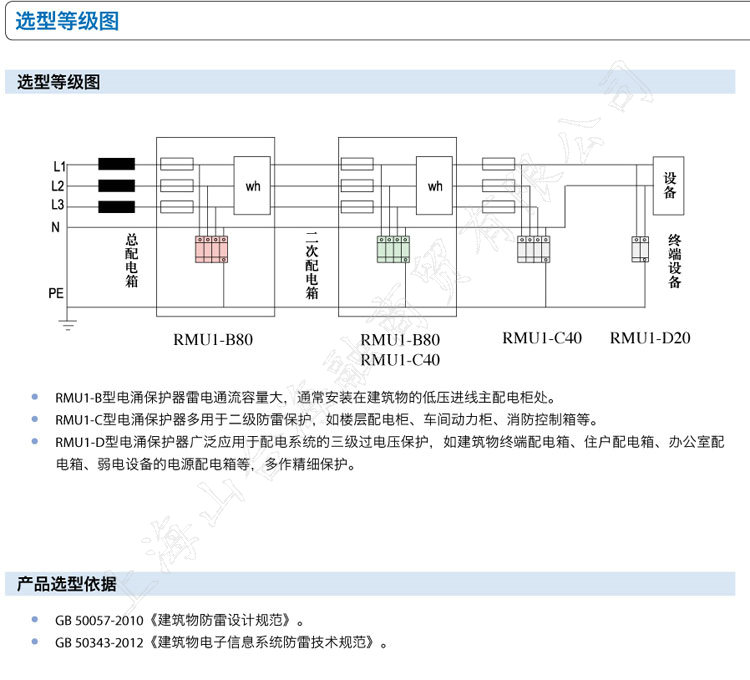

型號和含義
工作原理
電氣原理圖
電源電涌保護器是一種并聯型的電涌保護器。其內部采用壓敏電阻技術。當電源系統正常時，電涌保護器內部元
件處于高阻狀態，不會影響系統正常運行。當系統線路中出現雷擊瞬態過電壓時，內部元件以納秒級速度開始泄放電
流，呈現低阻狀態，將過電壓幅值限制到較低的水平，過電壓消失，迅速恢復高阻狀態。從而保護了設備免遭過電壓
的損壞。
RM U — /
無字母：不帶遙信裝置
FS：帶遙信裝置
組合方式：1P、2P、3P、4P
Z大放電電流：20kA、40kA、80kA
防雷等級：B、C、D
設計序號
電涌保護器
企業代號

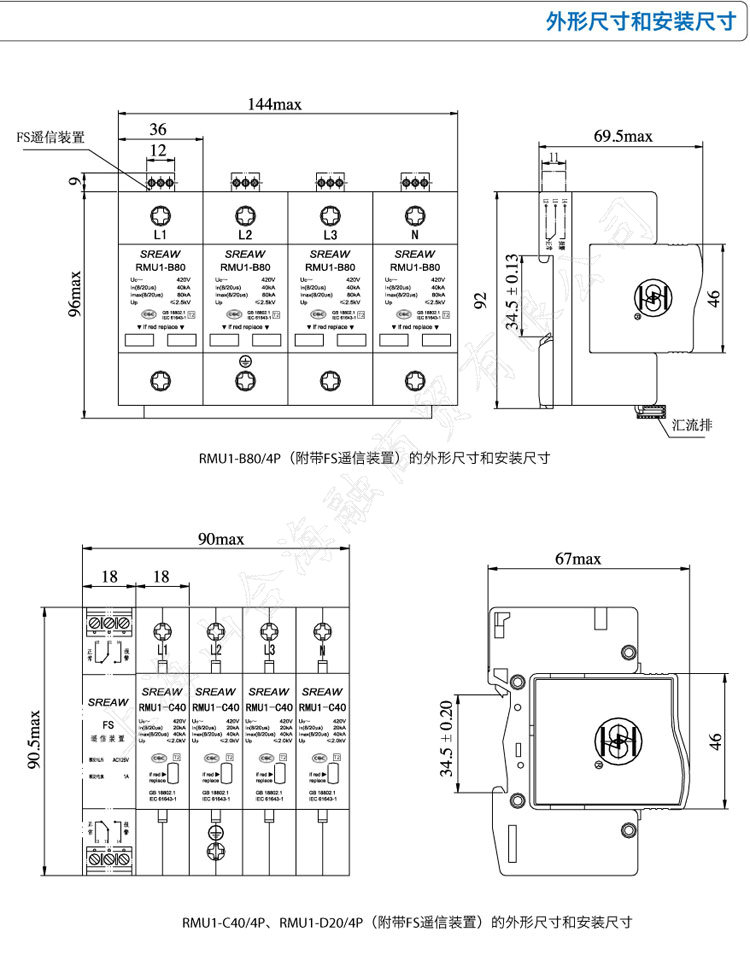

RMU1系列4P RMU1-C型、D型4P附帶
FS遙信裝置(外置式)
RMU1-4
自動控制類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

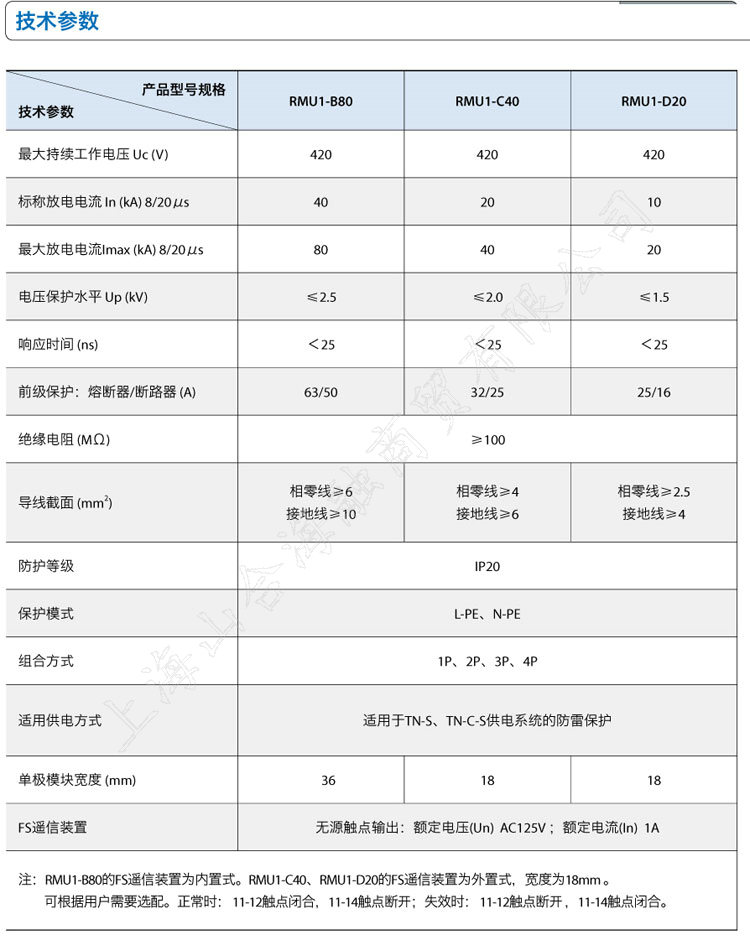

技術參數

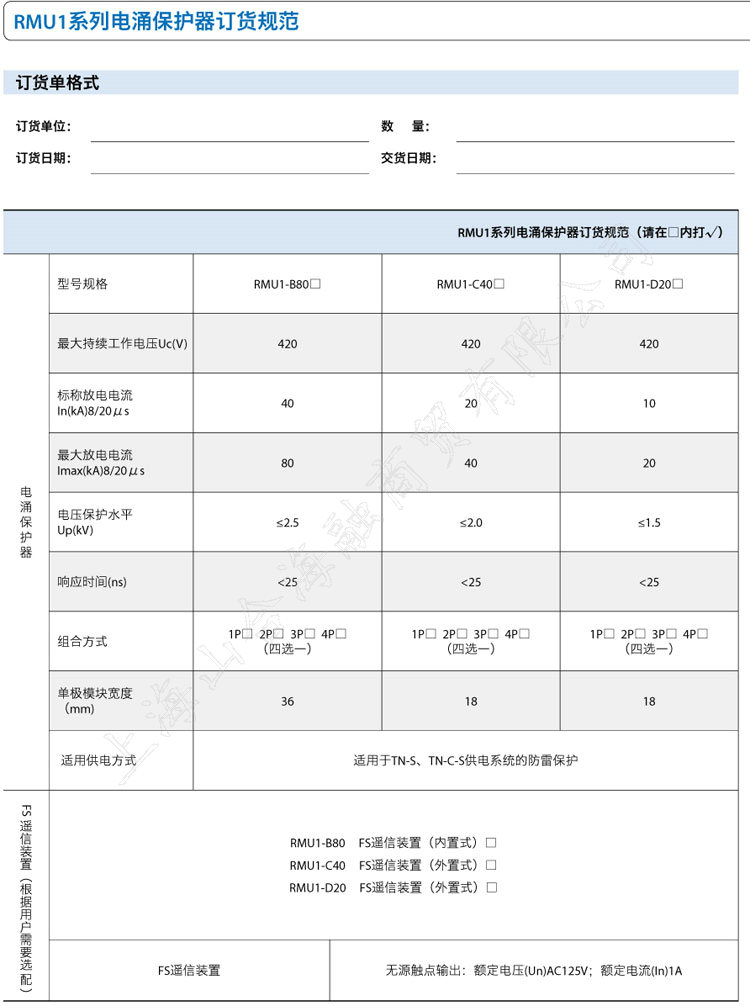

產品型號規格
技術參數
RMU1-B80 RMU1-C40 RMU1-D20
Z大持續工作電壓 Uc (V) 420 420 420
標稱放電電流 In (kA) 8/20μs 40 20 10
Z大放電電流Imax (kA) 8/20μs 80 40 20
電壓保護水平 Up (kV) ≤2.5 ≤2.0 ≤1.5
響應時間 (ns) ＜25 ＜25 ＜25
前級保護：熔斷器/斷路器 (A) 63/50 32/25 25/16
絕緣電阻 (MΩ) ≥100
導線截面 (mm 2 )
相零線≥6
接地線≥10
相零線≥4
接地線≥6
相零線≥2.5
接地線≥4
防護等級
保護模式 L-PE、N-PE
組合方式 1P、2P、3P、4P

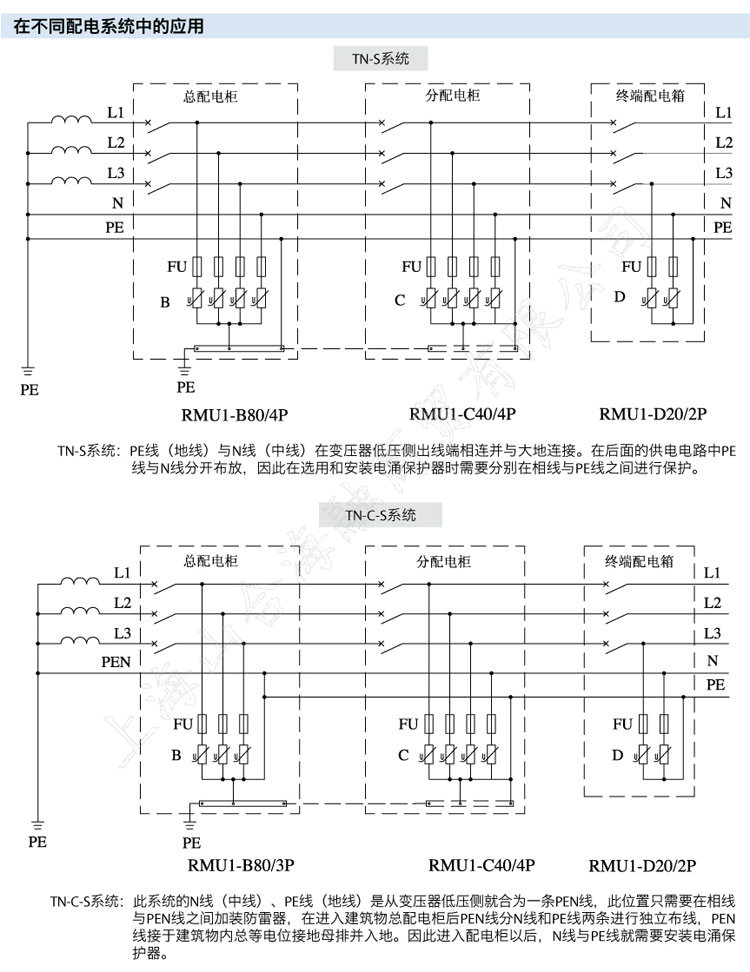

適用供電方式 適用于TN-S、TN-C-S供電系統的防雷保護
單極模塊寬度 (mm) 36 18 18
FS遙信裝置 無源觸點輸出：額定電壓(Un) AC125V ；額定電流(In) 1A
注：RMU1-B80的FS遙信裝置為內置式。RMU1-C40、RMU1-D20的FS遙信裝置為外置式，寬度為18mm 。
可根據用戶需要選配。正常時： 11-12觸點閉合，11-14觸點斷開；失效時： 11-12觸點斷開 ，11-14觸點閉合。
