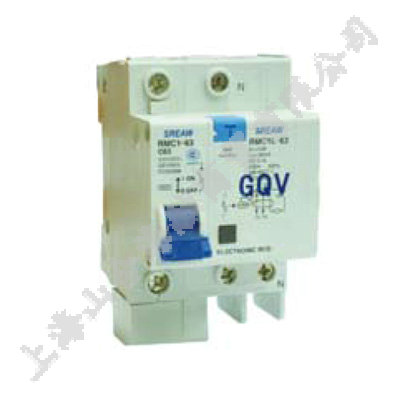

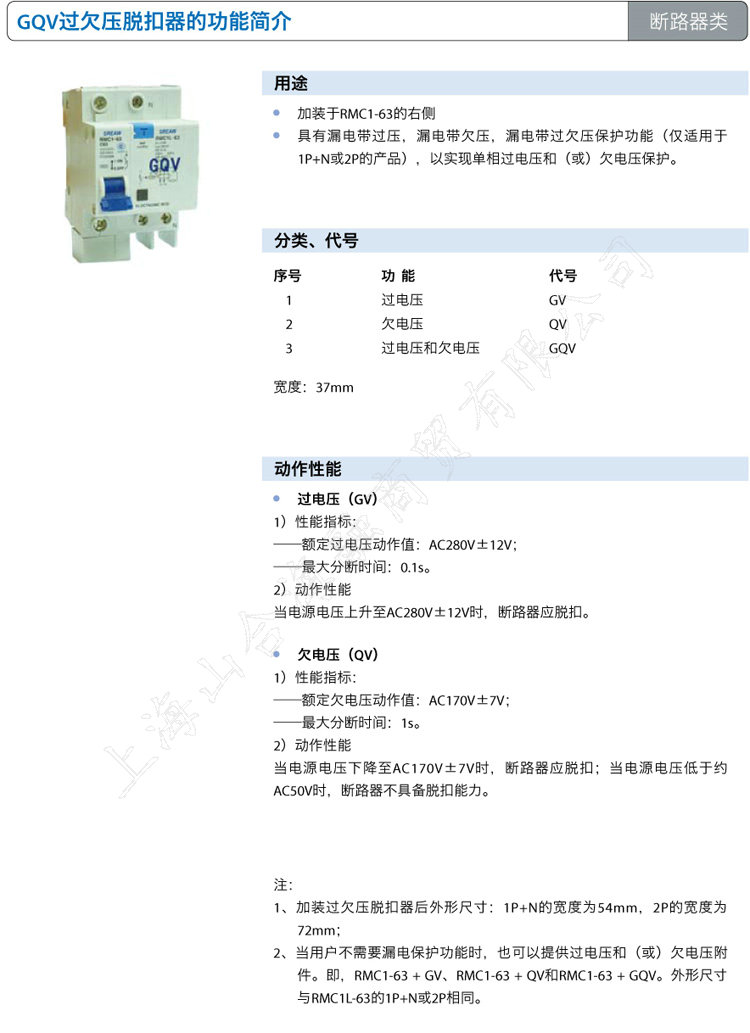

上海人民電器廠GQV過欠壓脫扣器的功能簡介
用途
加裝于RMC1-63的右側
具有漏電帶過壓，漏電帶欠壓，漏電帶過欠壓保護功能（僅適用于
1P+N或2P的產品），以實現單相過電壓和（或）欠電壓保護。
動作性能
過電壓（GV）
1）性能指標：
——額定過電壓動作值：AC280V±12V；
——Z大分?jǐn)鄷r(shí)間：0.1s。
2）動作性能
當電源電壓上升至AC280V±12V時，斷路器應脫扣。
欠電壓（QV）
1）性能指標：
——額定欠電壓動作值：AC170V±7V；
——Z大分?jǐn)鄷r(shí)間：1s。
2）動作性能
當電源電壓下降至AC170V±7V時，斷路器應脫扣；當電源電壓低于約
AC50V時，斷路器不具備脫扣能力。
分類、代號
序號 功 能 代號
1 過電壓 GV
2 欠電壓 QV
3 過電壓和欠電壓 GQV
寬度：37mm
